A tube radiant travaille par convertir l'énergie de la résistance électrique ou la chaleur de combustion en rayonnement thermique infrarouge à travers un tube extérieur scellé, transférant cette chaleur uniformément à la charge de travail environnante ou à la chambre du four sans aucun contact direct entre la source de chaleur et l'atmosphère à l'intérieur du four. Le principe de base est le chauffage indirect : un élément chauffant interne - soit un fil de résistance ou un brûleur à gaz - chauffe le tube de protection externe à une température élevée, et ce tube rayonne ensuite de l'énergie infrarouge vers l'extérieur vers la charge du four, exactement comme le soleil rayonne de l'énergie à travers l'espace sans nécessiter de support pour la transporter.
Cette disposition indirecte constitue l’objectif fondamental de la conception du tube radiant. Il permet de chauffer les fours de traitement thermique fonctionnant sous atmosphère contrôlée ou protectrice — azote, hydrogène, gaz endothermiques — sans exposer à l'intérieur du four des produits de combustion ou de l'air oxydant, qui contamineraient ou endommageraient les pièces traitées. Le tube extérieur agit à la fois comme radiateur thermique et comme barrière étanche aux gaz entre la source de chaleur et l'atmosphère du processus.
Bien que le nom mette l’accent sur le rayonnement, un tube radiant fonctionne en réalité selon les trois modes fondamentaux de transfert de chaleur – conduction, convection et rayonnement – travaillant en séquence depuis la source d’énergie jusqu’à la charge du four. Comprendre comment chaque mécanisme contribue explique pourquoi le tube radiant atteint l'efficacité et l'uniformité qu'il atteint.
Dans un tube radiant chauffé électriquement, l'élément de fil de résistance génère de la chaleur par chauffage Joule — le courant électrique traversant le fil à haute résistance produit une énergie thermique proportionnelle au carré du courant multiplié par la résistance (P = I²R). Cette chaleur est conduite vers l'extérieur à travers le fil lui-même et à travers les structures de support (cage, bande ou forme de bobine) qui maintiennent l'élément, puis conduite à travers la paroi du tube de protection externe. Le matériau du tube extérieur – généralement un acier allié résistant à la chaleur ou un composite céramique – doit avoir une conductivité thermique suffisante pour transmettre la chaleur de sa surface intérieure à sa surface extérieure sans créer un différentiel de température excessif sur toute l’épaisseur de la paroi.
Dans un tube radiant alimenté au gaz, la combustion se produit à l’intérieur de l’alésage du tube et les gaz de combustion chauds conduisent la chaleur vers la paroi du tube directement par contact lorsqu’ils s’écoulent à l’intérieur. La paroi du tube conduit ensuite cette énergie thermique de sa surface intérieure vers la surface extérieure, qui rayonne vers la charge du four.
À l'intérieur du tube radiant — dans l'espace annulaire entre l'élément de résistance et la paroi interne du tube de protection — le transfert de chaleur entre l'élément incandescent et la paroi du tube se produit par une combinaison de rayonnement et de convection naturelle du gaz enfermé (généralement de l'air ou une atmosphère contrôlée remplissant l'espace de l'élément). Cette circulation convective, bien que secondaire au rayonnement aux températures élevées impliquées, permet de répartir la chaleur plus uniformément sur toute la longueur du tube et d'éviter les points chauds localisés à proximité de l'élément qui pourraient provoquer une oxydation ou une défaillance prématurée.
Dans les tubes alimentés au gaz, la convection forcée du mélange de gaz de combustion qui s'écoule est le principal mécanisme par lequel la chaleur atteint la paroi du tube : le flux de gaz chaud balaie la surface du tube interne et la turbulence du flux améliore le coefficient de transfert de chaleur par convection, améliorant ainsi l'efficacité globale de l'apport de chaleur à la paroi du tube.
Une fois que la paroi extérieure du tube atteint la température de fonctionnement, elle émet un rayonnement électromagnétique infrarouge selon la loi de Stefan-Boltzmann. La puissance radiante émise par unité de surface augmente avec la quatrième puissance de la température absolue — ce qui signifie qu'une paroi de tube à 1 000 °C (1 273 K) rayonne environ 16 fois plus de puissance par unité de surface que le même tube à 500 °C (773 K). Cette forte dépendance à la température explique pourquoi les tubes radiants sont si efficaces à des températures de fonctionnement élevées et pourquoi leur rendement augmente de manière disproportionnée à mesure que la température de consigne augmente.
L'énergie rayonnante émise par le tube se propage à la vitesse de la lumière à travers la chambre du four, où elle est absorbée par la charge de travail, les parois du four et le foyer. Les pièces absorbent ce rayonnement et le reconvertissent en énergie thermique — se réchauffant sans aucun contact physique avec le tube ni circulation d'un fluide caloporteur entre elles. C’est ce mécanisme qui donne au tube radiant son nom et sa caractéristique essentielle : chauffage propre, sans contact et compatible avec l’atmosphère.

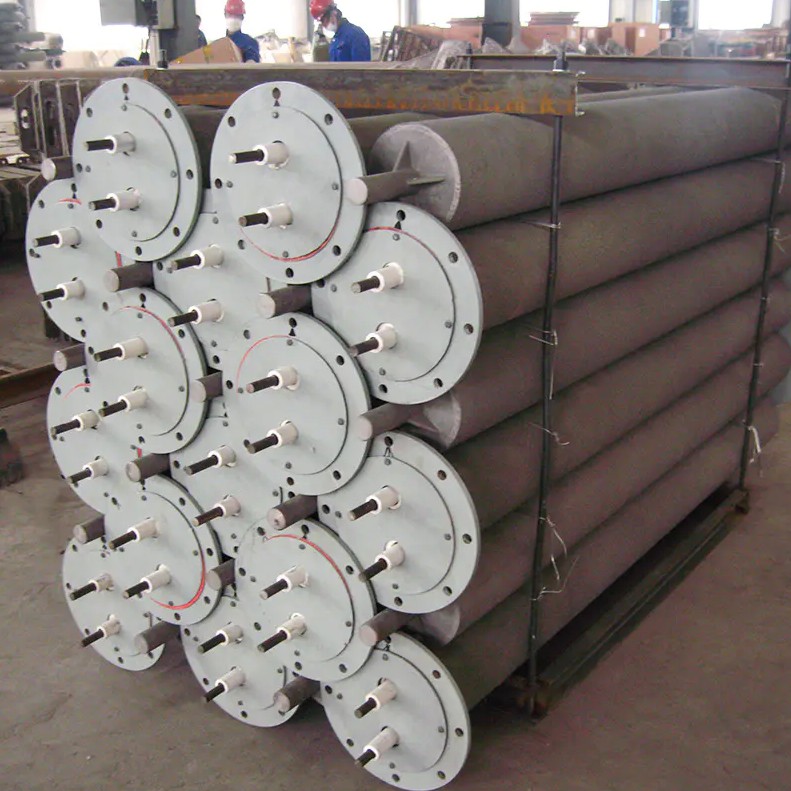

L'élément chauffant interne, également appelé noyau de tube, est le composant de conversion d'énergie d'un tube radiant chauffé électriquement. Sa conception détermine la densité de puissance, l’uniformité de la température sur toute la longueur du tube et la durée de vie attendue de l’assemblage. Trois configurations principales sont utilisées dans la production commerciale de tubes radiants.
L'élément de type cage est constitué d'un fil de résistance enroulé dans une structure de bobine ou de maillage tridimensionnelle supportée par un cadre rigide d'espaceurs en céramique ou en alliage disposés selon une géométrie de cage cylindrique. Cette configuration maximise la surface exposée du fil de résistance par rapport à l'alésage du tube, améliorant ainsi le transfert de chaleur radiante de l'élément à la paroi du tube. La structure de la cage fournit également un support mécanique qui empêche le fil de s'affaisser ou de s'effondrer sous son propre poids à des températures élevées — une considération essentielle pour les tubes fonctionnant au-dessus de 1 000 °C où le fluage à haute température des matériaux métalliques devient important. Les éléments de type cage sont bien adaptés aux applications nécessitant une puissance de sortie élevée et une répartition uniforme de la chaleur sur toute la longueur du tube.
L'élément enroulé en bande verticale utilise un fil ou un ruban de résistance plat enroulé en bandes longitudinales parallèles le long de la surface intérieure du tube, maintenu en position par des perles de support ou des supports en céramique. Cette géométrie distribue l'élément chauffant à proximité de la paroi du tube, minimisant ainsi le trajet de rayonnement de l'élément au tube et améliorant l'efficacité du transfert de chaleur vers la surface extérieure. Les éléments enroulés en bande sont particulièrement efficaces dans les tubes de diamètre moyen où l'espacement entre l'élément et la paroi limiterait autrement le facteur de visibilité du rayonnement. Ils constituent un choix courant pour tremper les tubes radiants des fours où une répartition uniforme de la température sur la longueur du tube est essentielle à la qualité du produit.
L'élément enroulé en spirale est la configuration la plus simple : le fil de résistance est enroulé dans une bobine hélicoïdale qui traverse axialement le centre de l'alésage du tube, soutenu à intervalles par des isolateurs en céramique. Cette conception est simple à fabriquer, permet un remplacement facile de l'élément sans perturber le tube extérieur et constitue l'option la plus économique pour les applications à faible puissance. La position centrale d'une bobine en spirale la place à une distance maximale de la paroi du tube, ce qui augmente le facteur de rayonnement vers la paroi et distribue la chaleur de manière relativement uniforme autour de la circonférence du tube. Les puissances nominales à tube unique pour les conceptions à enroulement en spirale vont de 3 kW à 60 kW , couvrant la gamme complète des exigences courantes en matière de fours de traitement thermique.
Les deux principales familles d'alliages de fils de résistance utilisées dans les éléments de tubes radiants sont les alliages nickel-chrome (Ni-Cr) et fer-chrome (Fe-Cr), chacun adapté à différentes plages de températures et atmosphères :
| Type d'alliage | Composition typique | Température de service maximale. | Propriétés clés | Demande typique |
|---|---|---|---|---|
| Ni-Cr 80/20 | 80 % Ni, 20 % Cr | 1 100°C | Excellente résistance à l'oxydation, bonne ductilité, résistance stable | Applications de trempe, de recuit et à basse température |
| Ni-Cr 70/30 | 70 % Ni, 30 % Cr | 1 150°C | Résistivité supérieure à 80/20, résistance améliorée à haute température | Fours industriels moyenne température |
| Fe-Cr-Al (type Kanthal) | ~72 % Fe, 22 % Cr, 5,8 % Al | 1 300°C | Capacité de température la plus élevée, forme une couche protectrice d'Al₂O₃ | Fours de trempe, traitement haute température supérieure à 1 100°C |
La température de fonctionnement de l'élément chauffant s'étend 500°C à 1 300°C , couvrant toute la gamme depuis le revenu à basse température jusqu'aux opérations d'austénitisation et de carburation à haute température. Le la charge superficielle de l'élément est conçue à ≤1 W/cm² — un paramètre de conception critique qui contrôle la température de surface de l'élément et le taux d'oxydation. Maintenir la charge de surface dans cette limite prolonge considérablement la durée de vie de l'élément en empêchant une surchauffe localisée à la surface du fil, ce qui accélérerait l'oxydation des limites des grains et réduirait la résistance à la traction.
Le tube de protection externe est le composant structurel déterminant de l’ensemble de tube radiant. Il doit agir simultanément comme un radiateur thermique à haute température, une barrière étanche aux gaz entre l'atmosphère du processus et l'élément chauffant, et un élément structurel supportant son propre poids et celui des composants internes sur toute la longueur du four - souvent sans support intermédiaire sur des longueurs de 1 à 3 mètres ou plus.
Les tubes coulés par centrifugation sont produits en versant un alliage fondu résistant à la chaleur dans un moule cylindrique à rotation rapide. La force centrifuge projette le métal liquide vers l'extérieur contre la paroi du moule, produisant un tube avec une microstructure dense, uniforme et à grains fins qui est supérieure en termes de résistance à haute température et de résistance à l'oxydation aux pièces moulées statiques. Le processus de coulée centrifuge a également tendance à pousser les inclusions et les impuretés de faible densité vers la surface de l'alésage, où elles peuvent être éliminées par usinage, laissant la paroi extérieure structurellement importante dans son état le plus dense et le plus propre.
Les tubes coulés par centrifugation sont le choix préféré pour les applications les plus exigeantes : fours de trempe, atmosphères de carburation et de nitruration à haute température, et partout où durée de vie et stabilité dimensionnelle maximales sous cyclage thermique sont nécessaires. Les alliages courants comprennent le HK40 (25Cr-20Ni), l'alliage HP (25Cr-35Ni) et les alliages formant de l'alumine pour les applications à températures les plus élevées approchant 1 200 °C.
Les tubes laminés et soudés sont fabriqués en formant une feuille ou une plaque d'alliage résistant à la chaleur en une forme cylindrique et en soudant le joint longitudinal. Cette méthode de fabrication permet l'utilisation de matériaux en alliage corroyé, qui ont une meilleure ductilité et ténacité que leurs équivalents moulés, et est plus économique pour les tubes de diamètre moyen soumis à des températures modérées. La soudure longitudinale est le point faible potentiel d'un tube soudé, et la qualité de la soudure doit être soigneusement contrôlée pour garantir l'absence de porosité, de contre-dépouille et de concentrations de contraintes résiduelles qui pourraient déclencher des fissures sous le cycle thermique. Pour les applications de four de trempe où les températures sont inférieures à 700°C et le cycle thermique est modéré, les tubes soudés offrent une durée de vie rentable de trois ans ou plus .
Les tubes sans soudure sont produits par extrusion à chaud ou perçage rotatif de billettes solides, produisant un tube sans cordon de soudure longitudinal. Cela élimine le mode de défaillance des tubes soudés lié à la soudure tout en offrant les propriétés mécaniques isotropes et l'épaisseur de paroi constante d'un produit corroyé. Les tubes sans soudure en alliage résistant à la chaleur sont disponibles dans une large gamme de compositions, notamment l'acier inoxydable 310 (25Cr-20Ni), l'acier inoxydable 314 (25Cr-20Ni-Si) et diverses qualités fortement alliées. Ils représentent le meilleur compromis entre la résistance à haute température des tubes coulés par centrifugation et la ductilité et la ténacité des produits corroyés, et sont largement utilisés dans les applications de tubes radiants dans les fours de trempe et de revenu sur toute la plage de températures de fonctionnement du produit.
| Application | Température du four. Gamme | Type de tube recommandé | Alliage de tube typique | Durée de vie prévue |
|---|---|---|---|---|
| Four de trempe | 150°C – 700°C | Soudé ou sans soudure | Acier inoxydable 304/316 | ≥ 3 ans |
| Four de recuit | 600°C – 900°C | Coulée sans soudure ou centrifuge | Acier inoxydable 310S / 314 | 2 – 3 ans |
| Four de trempe/durcissement | 800°C – 1 050°C | Fonte centrifuge | HK40 (25Cr-20Ni) ou alliage HP | ≥ 1 an |
| Four de cémentation / nitruration | 850°C – 1 050°C | Fonte centrifuge | HK40 / HP avec formeur d'alumine | 1 – 2 ans |
| Tube radiant au gaz | 900°C – 1 200°C | Fonte centrifuge | Nuances HP / micro-alliages | ≥ 2 ans |
Les tubes radiants à gaz fonctionnent selon un principe d'apport d'énergie fondamentalement différent de celui des modèles chauffés électriquement, bien que le mécanisme de transfert de chaleur externe – le rayonnement provenant de la surface d'un tube chaud – soit identique. Comprendre le principe de fonctionnement du gaz est important car ces tubes dominent dans les fours de traitement thermique industriels à grande échelle où les coûts énergétiques du gaz sont inférieurs à ceux de l'électricité et où les niveaux de puissance très élevés requis (des dizaines à des centaines de kilowatts par tube) rendent le chauffage par résistance électrique peu pratique.
Dans un tube radiant alimenté au gaz, un ensemble brûleur situé à une extrémité du tube enflamme un mélange de gaz combustible (gaz naturel, GPL ou hydrogène) et d'air de combustion. Les gaz en combustion se déplacent le long de l'alésage interne du tube à grande vitesse, transférant la chaleur à la paroi du tube par convection forcée. Dans les versions à tube droit, les gaz de combustion sortent à l'extrémité opposée par un conduit de fumée. Dans les conceptions à recirculation (configurations en tube en U, en W ou en P), les gaz de combustion sont redirigés le long d'une branche de retour dans le même ensemble de tubes, récupérant de la chaleur supplémentaire avant de sortir, améliorant ainsi l'efficacité thermique à des valeurs de 55 à 75 % ou plus avec les systèmes de brûleurs à récupération .
L’un des principaux défis de conception des tubes radiants à gaz est d’obtenir une répartition uniforme de la température sur toute la longueur du tube. Dans un simple tube droit, la température des gaz de combustion est la plus élevée près du brûleur et diminue le long du tube à mesure que la chaleur est transférée à la paroi et que le gaz se refroidit. Cela crée un gradient de température le long du tube qui peut provoquer un chauffage non uniforme de la charge du four. Les configurations de tube en U et de tube en W résolvent ce problème en pliant le trajet d'écoulement du gaz de sorte que le gaz de combustion le plus chaud à proximité du brûleur soit positionné à côté du gaz de retour plus froid, permettant un échange de chaleur entre les passages aller et retour qui tend à égaliser la répartition de la température de la surface extérieure. Les conceptions avancées atteignent l'uniformité de la température de la paroi extérieure de ±20 à 40°C sur toute la longueur du tube , par rapport aux gradients de 100°C ou plus dans les conceptions simples à tubes droits.
Les tubes radiants au gaz modernes intègrent souvent une récupération ou une régénération de la chaleur des gaz de combustion pour préchauffer l'air de combustion entrant. Dans un système de récupération, un échangeur de chaleur métallique intégré au brûleur transfère la chaleur des gaz de combustion sortant à l'air de combustion froid entrant, augmentant la température de l'air de 300°C à 500°C avant la combustion. Ce préchauffage réduit le carburant nécessaire pour atteindre la température cible de la paroi du tube, améliorant ainsi l'efficacité thermique en 20 à 35% par rapport à la combustion à air froid. Les systèmes régénératifs utilisent des lits de stockage de chaleur en céramique alternés pour atteindre des températures de préchauffage de l'air encore plus élevées – approchant la température des gaz de combustion moins une petite température d'approche – offrant des efficacités thermiques globales supérieures à 80 %.
La valeur déterminante du tube radiant dans le traitement thermique industriel n'est pas son efficacité thermique en isolation, mais sa capacité à fournir de la chaleur à haute température tout en maintenant une atmosphère complètement séparée et chimiquement contrôlée autour de la pièce. Cette capacité est la raison pour laquelle les tubes radiants sont utilisés dans pratiquement tous les fours continus et discontinus à atmosphère contrôlée pour le traitement thermique des métaux.
Les processus de traitement thermique tels que le recuit brillant, la carbonitruration, le durcissement neutre et le frittage nécessitent que l'atmosphère du four soit contrôlée avec précision pour empêcher l'oxydation, la décarburation ou la carburation de la surface de la pièce. Toute fuite de gaz de combustion (contenant du CO₂, H₂O et O₂) ou d'air oxydant d'un élément chauffant exposé dans l'atmosphère du four réagirait immédiatement avec les surfaces en acier chaudes, produisant du tartre, des changements de carbone en surface et une variabilité dimensionnelle qui rend les pièces traitées défectueuses.
Le tube radiant isole complètement la source de chaleur de l'atmosphère du processus en scellant à la fois l'élément et les produits de combustion (dans les tubes alimentés au gaz) à l'intérieur du tube extérieur protecteur. Le tube extérieur est le seul composant en contact à la fois avec l’atmosphère du four à l’extérieur et avec la source de chaleur à l’intérieur – et son intégrité étanche aux gaz est ce qui rend possible le traitement thermique sous atmosphère contrôlée à l’échelle industrielle.
Les fours à atmosphère d'hydrogène — utilisés pour le recuit brillant de l'acier inoxydable, le frittage de pièces métalliques en poudre et le brasage du cuivre — nécessitent le contrôle d'atmosphère le plus strict car l'hydrogène est à la fois hautement réducteur (ce qui empêche l'oxydation de la pièce) et hautement inflammable. Les éléments électriques directs exposés à une atmosphère d'hydrogène créent un risque d'explosion et une fragilisation potentielle des éléments. Les tubes radiants des fours à hydrogène maintiennent l'élément dans l'air ou dans un gaz inerte séparé, ce qui en fait la seule méthode de chauffage sûre pour les applications sous atmosphère d'hydrogène. Le matériau du tube extérieur doit être soigneusement sélectionné pour sa résistance à la perméabilité à l'hydrogène à des températures élevées. C'est l'une des raisons pour lesquelles les alliages à haute teneur en nickel sont préférés pour le service à l'hydrogène, car ils ont une perméabilité à l'hydrogène inférieure à celle des alliages à base de fer.
La conception quantitative d'un ensemble de tubes radiants implique d'équilibrer les exigences de puissance de sortie du four par rapport aux limites thermiques de l'élément chauffant et du tube extérieur pour atteindre la durée de vie requise.
La charge superficielle de l'élément chauffant — exprimée en watts par centimètre carré de surface de l'élément — est le paramètre le plus critique contrôlant la température de l'élément et donc sa durée de vie. Pour les éléments en alliage nickel-chrome et fer-chrome fonctionnant dans des assemblages de tubes radiants, la charge surfacique de conception est généralement limitée à ≤1 W/cm² . Cette limite garantit que la température de la surface de l'élément ne dépasse pas excessivement la température du four - en restant généralement dans les limites. 100 à 200°C au-dessus de la température de la paroi du tube — maintenir l'élément dans sa plage fiable de résistance à l'oxydation.
Le dépassement de la limite de charge de surface provoque une oxydation accélérée de la surface du fil de l'élément, ce qui amincit progressivement le fil, augmente sa résistance, augmente encore la densité de puissance dans un cycle d'auto-renforcement et conduit finalement à un grillage localisé. Concevoir dans la limite de charge de surface est donc le principal moyen d'assurer la durée de vie des éléments qui rend le produit économiquement viable.
Les puissances nominales à tube unique de 3 kW à 60 kW couvrent la gamme complète des exigences en matière de fours de traitement thermique :
Les concepteurs de fours sélectionnent la puissance nominale des tubes et le nombre de tubes par zone pour atteindre la densité de puissance installée requise – généralement exprimée en kW par mètre carré de surface de foyer – nécessaire pour atteindre la température de consigne dans le temps de chauffage spécifié et la maintenir à pleine charge de production.
La durée de vie est le paramètre de performance le plus important sur le plan commercial pour toute installation de tubes radiants, car une défaillance précoce nécessite des arrêts de maintenance imprévus et coûteux, l'achat de pièces de rechange et potentiellement la mise au rebut des charges en cours dans le four. Comprendre les facteurs qui régissent la durée de vie permet aux opérateurs de la maximiser grâce à une sélection, une installation et un fonctionnement corrects.
Le tube extérieur et l'élément interne se dégradent plus rapidement à des températures de fonctionnement plus élevées en raison de l'oxydation accélérée, du fluage et de la croissance des grains dans la microstructure de l'alliage. Chaque augmentation de 50°C de la température de la paroi du tube double environ le taux d'oxydation des alliages fer-chrome et nickel-chrome. Le cycle thermique (chauffage et refroidissement répétés) provoque une contrainte thermique cyclique dans la paroi du tube et l'élément en raison de la dilatation thermique différentielle entre le tube, les supports de l'élément et les isolants en céramique. Cette fatigue cyclique est le principal mécanisme de défaillance des fours de trempe, qui subissent des variations de température fréquentes et rapides au cours du cycle de trempe. La minimisation des cycles thermiques inutiles grâce à une planification appropriée du four et à des taux de chauffage lents et contrôlés prolonge considérablement la durée de vie des tubes dans ces applications.
Les couches d’oxyde protectrices qui se forment sur les alliages nickel-chrome et fer-chrome – respectivement chromie (Cr₂O₃) et alumine (Al₂O₃) – protègent l’alliage d’une oxydation plus rapide à haute température. Ces couches peuvent être perturbées par une contamination par le soufre, une exposition aux halogénures, une humidité excessive ou des changements soudains dans la chimie de l'atmosphère (en particulier le passage d'un état oxydant à un état réducteur), conduisant à une oxydation détachée où la couche protectrice échoue et où une perte rapide de métal commence. Il est essentiel de maintenir une atmosphère chimique propre et constante à l'intérieur du four — et de s'assurer que le compartiment des éléments du tube radiant est exempt de contamination — pour atteindre la durée de vie nominale de ≥1 an dans les fours de trempe, ≥3 ans dans les fours de revenu et ≥2 ans pour les tubes alimentés au gaz .
Longue tube radiants les tubes qui s'étendent sur de larges chambres de four sans support intermédiaire peuvent s'affaisser sous leur propre poids à des températures élevées en raison du fluage à haute température de l'alliage du tube. Cet affaissement provoque des contraintes de flexion dans la paroi du tube qui peuvent conduire à des fissures, en particulier au point où le tube sort de la paroi du four, où de forts gradients de température créent des contraintes thermiques élevées. Une conception appropriée du support de tube – en utilisant un espacement correct des supports, en garantissant que les tubes ne dépassent pas la portée et en sélectionnant des alliages offrant une résistance au fluage adéquate pour la température de fonctionnement – est essentielle pour atteindre une durée de vie complète sans défaillance mécanique.
Les tubes radiants sont utilisés dans pratiquement toute la gamme des procédés de traitement thermique à atmosphère contrôlée dans l'industrie métallurgique. Le tableau suivant résume les principales applications, leurs plages de température de four et le rôle spécifique que jouent les tubes radiants dans chaque processus :
| Processus de traitement thermique | Plage de température | Ambiance du four | Rôle du tube radiant |
|---|---|---|---|
| Trempe | 150°C – 700°C | Air ou azote | Chauffage uniforme sans points chauds ; précision de température contrôlée |
| Recuit brillant | 700°C – 1 100°C | Hydrogène ou ammoniac dissocié | Isole la combustion de l'atmosphère H₂ ; permet une finition de surface brillante |
| Trempe neutre | 800°C – 1 050°C | Endothermique / azote-méthanol | Empêche la décarburation ; maintient le potentiel de carbone dans l’atmosphère |
| Cémentation | 880°C – 1 000°C | Gaz endothermique enrichi | Chauffe sans perturber l’atmosphère à potentiel carbone contrôlé |
| Nitruration | 480°C – 570°C | Ammoniac ou ammoniac/azote | Maintient le potentiel de nitruration sans contamination de l’atmosphère |
| Brasage / frittage du cuivre | 900°C – 1 150°C | Hydrogène ou hydrogène/azote | Chauffage sûr en atmosphère explosive H₂ ; empêche l'oxydation |
Les tubes radiants conçus pour les applications modernes de traitement thermique doivent être compatibles avec une large gamme de plates-formes de fours – à la fois des équipements domestiques fabriqués selon les normes nationales et des systèmes importés conçus selon les spécifications européennes, américaines ou japonaises. Cette exigence de compatibilité renforce l'importance de la normalisation dimensionnelle, des options d'interface de couplage et de la possibilité de personnaliser la longueur, le diamètre, la puissance nominale et la configuration des éléments du tube pour qu'ils correspondent aux spécifications du fabricant d'équipement d'origine.
Les paramètres dimensionnels clés qui doivent correspondre pour la compatibilité du tube de remplacement comprennent :
La capacité de produire des tubes radiants comme composants de remplacement direct pour les systèmes de traitement thermique importés — fabriqués selon les mêmes spécifications dimensionnelles et électriques que l'équipement d'origine — élimine le besoin de pièces de rechange importées coûteuses et réduit considérablement les délais et les coûts d'entretien du four. Cette compatibilité avec les plates-formes d'équipement nationales et importées est l'une des caractéristiques les plus précieuses d'une gamme de produits de tubes radiants bien conçus.
