Quelle est la durée de vie des tubes radiants ?

La durée de vie d'un Tube Radiant varie généralement de 3 à 10 ans en fonctionnement continu d'un four industriel , le chiffre réel dépendant fortement de la qualité d'alliage utilisée, de la température de fonctionnement, de l'atmosphère du four, de la fréquence des cycles thermiques et de la qualité des pratiques d'installation et de maintenance. Les tubes radiants fabriqués à partir d'alliages haute température de qualité supérieure coulés par centrifugation tels que le HP40Nb, fonctionnant dans leur enveloppe de température nominale et soumis à un cycle thermique contrôlé et progressif, atteignent généralement une durée de vie à l'extrémité supérieure de cette plage, tandis que les tubes fonctionnant au-dessus de leur température de conception, soumis à des chocs thermiques rapides et fréquents ou fabriqués à partir d'alliages de qualité inférieure échouent souvent dans les 3 ans.

La durée de vie des tubes radiants n'est pas un nombre fixe : elle est le résultat d'une interaction entre la conception métallurgique, les conditions d'exploitation et la discipline de maintenance. Comprendre les mécanismes de défaillance spécifiques qui limitent la durée de vie du tube radiant, ainsi que les leviers de conception et opérationnels disponibles pour la prolonger, permet aux opérateurs de fours de prendre des décisions éclairées sur la sélection des alliages, les pratiques d'exploitation et la planification de la maintenance qui affectent directement la disponibilité du four et le coût de remplacement.

Qu'est-ce qu'un tube radiant et pourquoi sa durée de vie est-elle importante

Un tube radiant est un tube métallique scellé installé dans un four industriel qui contient une flamme de brûleur à gaz ou à mazout et des produits de combustion à l'intérieur, transmettant la chaleur à la chambre du four et à la charge de traitement par rayonnement depuis sa surface extérieure chaude, sans que les gaz de combustion n'entrent jamais en contact avec le produit en cours de traitement. Ce principe de chauffage indirect est essentiel dans les applications telles que les fours de traitement thermique, les lignes de recuit continu, les fours de galvanisation et d'autres processus où l'atmosphère à l'intérieur de la chambre du four doit être contrôlée ou maintenue exempte de sous-produits de combustion.

Parce que les tubes radiants fonctionnent à l'interface entre une flamme nue à l'intérieur et une atmosphère de four à haute température à l'extérieur - souvent simultanément exposés à des conditions oxydantes à l'extérieur et à des conditions réductrices ou cémentées à l'intérieur - ils sont parmi les composants les plus soumis à des contraintes thermiques et chimiques dans tout système de four. Le remplacement des tubes radiants est l'un des coûts de maintenance récurrents les plus importants dans le fonctionnement continu des fours. , et une défaillance imprévue des tubes entraîne un arrêt du four, des dommages potentiels à la charge du processus et, dans certains cas, des incidents de sécurité dus à une fuite de gaz de combustion. Comprendre et prolonger la durée de vie des tubes radiants a donc un impact direct et mesurable sur l’économie de fonctionnement du four.

Principaux facteurs qui déterminent la durée de vie des tubes radiants

La durée de vie des tubes radiants est régie par une combinaison de facteurs liés aux matériaux, à la conception et au fonctionnement. Les facteurs suivants sont les déterminants les plus importants de la durée pendant laquelle un tube radiant donné restera en service sûr et efficace.

Température de fonctionnement par rapport à l'indice d'alliage

Chaque alliage de tube radiant a une température de fonctionnement continue maximale au-dessus de laquelle les taux de déformation par fluage et d'oxydation s'accélèrent fortement. Faire fonctionner un tube radiant même 50 °C au-dessus de sa température continue maximale nominale peut réduire la durée de vie de 50 % ou plus , selon les données publiées par l'American Society for Metals (ASM International, asminternational.org) sur le comportement à la rupture par fluage des alliages moulés résistants à la chaleur. Cette sensibilité est due au fait que la vitesse de fluage suit une relation exponentielle (de type Arrhenius) avec la température, ce qui signifie que des augmentations de température relativement faibles produisent des réductions disproportionnées de la durée de vie à la rupture.

Fréquence et taux des cycles thermiques

Les tubes radiants qui sont chauffés et refroidis de manière répétée -- que ce soit à cause de cycles de démarrage et d'arrêt du four, d'interruptions de processus ou d'un fonctionnement par lots -- subissent des dommages dus à la fatigue thermique en plus du fluage et de l'oxydation en régime permanent qui se produisent pendant un fonctionnement continu. Chaque cycle thermique induit des contraintes de dilatation différentielles entre les zones chaude et froide du tube et entre les surfaces intérieure et extérieure du tube. Des cycles thermiques rapides et fréquents sont l'une des causes les plus courantes de défaillance prématurée des tubes radiants. , produisant souvent des fissures circonférentielles au niveau des cordons de soudure ou aux points de retenue structurelle bien avant que le tube n'atteigne sa durée de vie limitée par le fluage dans des conditions stables.

Composition de l'atmosphère du four

La composition chimique de l’atmosphère de combustion interne et de l’atmosphère externe du four affecte de manière significative les taux de dégradation des tubes radiants. Les atmosphères cémentées, les impuretés de carburant contenant du soufre et les conditions de combustion à forte humidité accélèrent toutes la dégradation de la surface interne, tandis qu'à l'extérieur, les atmosphères contenant du chlore, des composés soufrés ou une pression partielle d'oxygène fluctuante accélèrent la formation de tartre externe et la spallation. Les tubes fonctionnant dans des atmosphères de fours de carburation pour les processus de cémentation subissent généralement une attaque de surface interne plus rapide que les tubes équivalents dans des fours à atmosphère neutre ou oxydante.

Géométrie du tube et épaisseur de paroi

L'épaisseur de la paroi du tube détermine directement la surface transversale disponible pour supporter les contraintes induites par la pression interne, le poids propre et les gradients thermiques. Les tubes à paroi plus fine atteignent plus tôt une fraction donnée de l’épaisseur de paroi restante à mesure que l’oxydation consomme progressivement le métal des surfaces internes et externes. La géométrie des tubes (droits, de type U, W ou récupérateur à une extrémité) affecte également la durée de vie, car des géométries plus complexes avec plusieurs courbures ou joints soudés introduisent des points de concentration de contraintes supplémentaires où les défaillances sont statistiquement plus susceptibles de se produire.

Sélection des alliages et son impact direct sur la durée de vie

L'alliage à partir duquel un tube radiant est fabriqué est la décision de conception la plus influente affectant la durée de vie, car il détermine la résistance au fluage, à l'oxydation et à la carburation du tube à la température de fonctionnement prévue. Le tableau ci-dessous résume les plages de durée de vie typiques pour les familles d'alliages les plus couramment utilisées dans la fabrication de tubes radiants.

La progression de HH à HK40, HP40 et HP40Nb reflète l'augmentation de la teneur en nickel et l'ajout de stabilisants formant du carbure de niobium, qui améliorent tous deux la résistance au fluage à haute température et la stabilité du carbure. L'alliage HP40Nb stabilisé au niobium est largement considéré comme la norme pour les applications exigeantes de fours continus. parce que les carbures de niobium qui se forment pendant le service sont plus stables à haute température que les carbures de chrome présents dans les qualités non stabilisées, réduisant ainsi le taux de grossissement du carbure intergranulaire qui dégraderait autrement la résistance au fluage au cours d'un service prolongé.

Mécanismes de défaillance courants qui mettent fin à la durée de vie des tubes radiants

Les tubes radiants ne tombent pas en panne de manière aléatoire : ils tombent en panne à cause d'un petit nombre de mécanismes de dégradation bien compris, dont chacun laisse des preuves caractéristiques que le personnel expérimenté en maintenance des fours utilise pour diagnostiquer la cause profonde et ajuster les pratiques d'exploitation en conséquence.

Déformation par fluage et affaissement

Le fluage est la déformation plastique lente et dépendante du temps du métal sous une contrainte soutenue à température élevée. Dans les tubes radiants, le fluage se manifeste par un affaissement progressif des sections horizontales du tube sous leur propre poids, en particulier entre les points d'appui. Un affaissement excessif réduit le jeu avec les structures de four adjacentes, peut amener le tube à entrer en contact avec des tubes réfractaires ou autres et, à des stades avancés, conduit à un amincissement localisé et à une éventuelle rupture au point de déformation maximale. Des supports de tubes et des suspensions correctement espacés, combinés à un fonctionnement à la température nominale de l'alliage, constituent les principales mesures d'atténuation contre les défaillances provoquées par le fluage.

Oxydation et spallation calcaire

À température élevée, la surface externe du tube radiant réagit avec l’oxygène présent dans l’atmosphère du four pour former une couche protectrice d’oxyde de chrome. Dans des conditions d'état stable, cette calamine est protectrice et ralentit l'oxydation ultérieure, mais des cycles thermiques répétés provoquent la fissuration et l'effritement (écaillage) de la calamine en raison de l'inadéquation de la dilatation thermique entre la calamine d'oxyde et le métal sous-jacent. Chaque événement de spallation expose la surface métallique fraîche à une nouvelle oxydation, et l'effet cumulatif de cycles répétés peut être un taux de perte de métal significativement plus élevé que ce que l'oxydation à l'état d'équilibre seule pourrait prédire.

Carburation et fragilisation

Dans les fours dotés d'atmosphères de combustion interne riches en carbone ou d'atmosphères de processus de carburation externe, le carbone peut se diffuser dans la paroi du tube, formant des carbures de chrome qui augmentent la dureté mais réduisent la ductilité et la ténacité dans la zone affectée. Le matériau du tube radiant cémenté devient de plus en plus cassant avec le temps et susceptible de se fissurer sous les contraintes des cycles thermiques que la microstructure d'origine, plus ductile, aurait supportée sans dommage. La carburation est généralement irréversible une fois qu'elle a progressé de manière significative dans la paroi du tube.

Fissuration par fatigue thermique

Les fissures de fatigue thermique apparaissent généralement aux endroits de contrainte structurelle ou de concentration de contraintes (joints de soudure, points de support, connexions à brides ou transitions entre les sections de tubes droites et courbes) et se propagent à chaque cycle thermique ultérieur. La fatigue thermique est souvent le mode de défaillance dominant dans les fours avec des cycles de démarrage-arrêt fréquents ou des opérations de traitement par lots , par opposition aux fours fonctionnant en continu pendant de longues périodes, où le fluage et l'oxydation ont plutôt tendance à dominer le mécanisme de défaillance.

Qualité de fabrication et son effet sur la durée de vie réalisable

Au-delà de la sélection de l'alliage, le processus de fabrication utilisé pour produire un tube radiant affecte considérablement sa durée de vie, car la qualité de fabrication détermine la cohérence de la microstructure, la présence ou l'absence de défauts de coulée internes et la précision dimensionnelle du tube fini.

Coulée centrifuge ou coulée statique

Les tubes radiants coulés par centrifugation sont produits en versant un alliage fondu dans un moule rotatif, où la force centrifuge compacte le métal contre la paroi du moule au fur et à mesure qu'il se solidifie. Ce processus produit une microstructure plus dense et plus uniforme avec moins de défauts de porosité interne par rapport aux méthodes de coulée statique (gravité), ce qui se traduit directement par une résistance au fluage améliorée et une durée de vie plus cohérente sur l'ensemble de la population de tubes. La coulée centrifuge est la méthode de production standard pour les tubes radiants haut de gamme destiné aux applications exigeantes et à longue durée de vie, car la solidité métallurgique améliorée réduit l'incidence des défaillances précoces provoquées par des défauts qui peuvent autrement se produire bien avant la durée de vie statistiquement limitée par fluage.

Cohérence de l'épaisseur de paroi

Une épaisseur de paroi uniforme autour de la circonférence du tube et sur toute sa longueur garantit que les contraintes sont réparties uniformément sous la pression interne et sous la charge du gradient thermique. Des points minces localisés - qu'ils proviennent de défauts de coulée ou d'erreurs d'usinage ultérieures - deviennent des sites privilégiés pour une pénétration accélérée par oxydation et une rupture par fluage, réduisant ainsi la durée de vie du tube à celle de sa section transversale la plus faible plutôt qu'à son épaisseur de paroi moyenne nominale.

Traitement thermique et soulagement du stress

Le traitement thermique après coulée, lorsque spécifié par l'alliage et l'application, soulage les contraintes résiduelles de coulée et peut optimiser la microstructure telle que coulée pour améliorer les performances à haute température. Les tubes qui n'ont pas reçu un traitement thermique approprié après la coulée peuvent présenter une ductilité réduite ou une fissuration par relaxation sous contrainte accélérée lors de leur première mise en service, un mode de défaillance en début de vie distinct des mécanismes de fluage et d'oxydation à plus long terme qui régissent la majeure partie de la durée de vie prévue du tube.

Pratiques opérationnelles qui prolongent la durée de vie des tubes radiants

Les opérateurs de fournaises ont un contrôle direct sur plusieurs variables opérationnelles qui influencent considérablement la durée de vie théorique maximale qu'un tube radiant atteindra réellement en service.

• Maintenir la température de fonctionnement dans les limites de l'alliage : Vérifiez régulièrement les températures réelles de la surface du tube ou de la zone du four par rapport à la température de conception à l'aide d'une pyrométrie calibrée, et corrigez tout changement de processus ou ajustement du brûleur qui pourrait provoquer une surchauffe localisée au-dessus de la température continue nominale pour l'alliage installé.
• Contrôlez les taux de chauffage et de refroidissement pendant le démarrage et l'arrêt : Lorsque le fonctionnement du four le permet, des rampes de chauffage et de refroidissement progressives programmées - plutôt que des changements rapides de température - réduisent considérablement l'amplitude des contraintes thermiques subies par le tube au cours de chaque cycle, réduisant ainsi directement le taux d'initiation et de propagation des fissures de fatigue thermique.
• Maintenir un rapport air/carburant correct au niveau du brûleur : Des rapports air/carburant de combustion incorrects peuvent créer des conditions localement réductrices ou excessivement oxydantes à l’intérieur du tube, accélérant ainsi la dégradation de la surface interne. Le réglage de routine de la combustion et l'entretien du brûleur aident à maintenir la chimie de l'atmosphère interne prévue tout au long de la durée de vie du tube.
• Inspecter et entretenir les supports de tubes : Les supports et supports de tube correctement positionnés, libres de se déplacer en fonction de la dilatation thermique et ne retenant pas excessivement le tube, réduisent les contraintes mécaniques superposées aux mécanismes sous-jacents de fluage et de fatigue thermique, aidant ainsi à prévenir une concentration de contraintes localisée qui autrement raccourcirait la durée de vie à des points spécifiques le long du tube.
• Mettre en œuvre une inspection visuelle et d’épaisseur programmée : Une inspection visuelle périodique pour déceler l'entartrage, l'affaissement ou la décoloration de la surface, combinée à la mesure de l'épaisseur de paroi par ultrasons aux endroits connus à forte usure, permet aux opérateurs de fours de suivre la progression de la dégradation et de planifier le remplacement des tubes de manière proactive plutôt que de subir une panne imprévue et les temps d'arrêt de production associés.

Indicateurs indiquant qu'un tube radiant approche la fin de sa durée de vie

Reconnaître les signes avant-coureurs d'une défaillance imminente des tubes radiants permet aux équipes de maintenance de planifier le remplacement pendant les temps d'arrêt planifiés plutôt que de subir une panne imprévue. Les indicateurs suivants sont couramment utilisés par les équipes de maintenance des fournaises pour évaluer la durée de vie restante des tubes radiants.

1. Affaissement ou déformation visible : Un affaissement progressif dépassant le jeu d'installation d'origine par rapport aux supports ou aux structures adjacentes indique une accumulation de fluage importante et justifie une surveillance plus étroite ou un remplacement programmé avant que des dommages liés au contact ne se produisent.
2. Mise à l'échelle de la surface et changements de couleur : Des dépôts d'oxyde importants et écaillés ou des motifs de décoloration de surface inhabituels, en particulier des points chauds localisés visibles pendant le fonctionnement du four, indiquent une oxydation locale accélérée ou un contact réfractaire qui peut réduire de manière disproportionnée l'épaisseur de paroi restante à cet endroit.
3. Mesures d'épaisseur par ultrasons approchant l'épaisseur minimale de conception : Des contrôles réguliers de l'épaisseur de paroi par ultrasons qui montrent une épaisseur de paroi proche de la valeur minimale spécifiée par le calcul de conception structurelle d'origine indiquent que le tube approche de la fin de sa marge de fonctionnement sûre et qu'il doit être remplacé.
4. Augmentation de la consommation de combustible à puissance de four équivalente : Une augmentation mesurable de la consommation de carburant pour maintenir le même profil de température du four peut indiquer une efficacité réduite du transfert de chaleur rayonnante provenant d'une surface de tube fortement entartrée ou déformée, signalant une baisse des performances du tube avant même l'apparition d'une détresse structurelle visible.
5. Fuite de gaz de combustion audible ou détectée : Toute indication de gaz de combustion s'échappant dans l'atmosphère de la chambre du four -- détectée grâce à la surveillance de la composition de l'atmosphère ou au comportement inhabituel de la flamme -- indique une violation de l'intégrité du tube et nécessite une enquête immédiate et probablement un remplacement d'urgence du tube.

Comparaison des géométries de tubes radiants et de leur profil de durée de vie typique

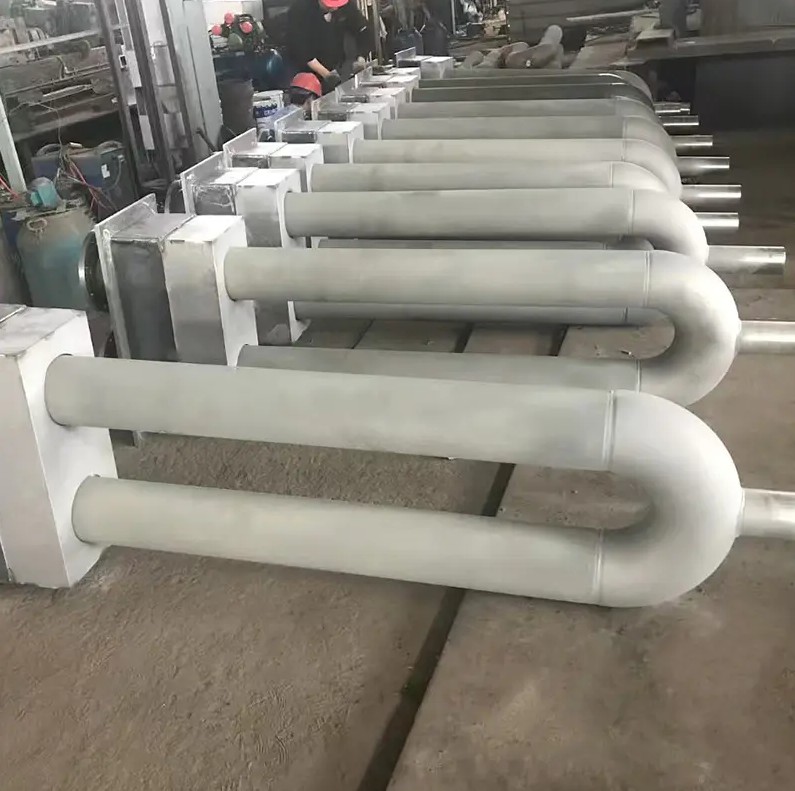

La configuration des tubes radiants - récupérateur droit à une extrémité, de type U, de type W ou de type P - affecte non seulement l'efficacité thermique et la disposition du four, mais également les emplacements de défaillance typiques et la durée de vie relative obtenue dans la pratique, en raison des différences dans le nombre et l'emplacement des joints de soudure et des coudes.

Calcul du véritable impact financier de la durée de vie des tubes radiants

L’impact économique de la durée de vie du tube radiant s’étend bien au-delà du coût direct du tube de remplacement lui-même. Les temps d'arrêt du four pour le remplacement des tubes, la perte de production lors du changement et, dans les lignes de traitement en continu, le coût du redémarrage et de la stabilisation du processus après un arrêt représentent souvent un coût total plus élevé que le matériel du tube lui-même.

Considérons un four de recuit continu avec des tubes radiants ayant une durée de vie moyenne de 4 ans par rapport à une spécification alternative atteignant 8 ans de durée de vie dans les mêmes conditions de fonctionnement. Le fait de doubler la durée de vie réduit de moitié la fréquence des événements de remplacement , réduisant directement de moitié les temps d'arrêt cumulés, les coûts de main-d'œuvre et les interruptions de production associés au remplacement des tubes sur un horizon d'exploitation pluriannuel donné - avant même de prendre en compte toute différence dans le coût initial de la spécification du tube à durée de vie plus longue. C’est la raison économique sous-jacente à la spécification de qualités d’alliage haut de gamme telles que le HP40Nb ou de tubes coulés par centrifugation avec une consistance métallurgique supérieure, dans les applications de fours continus à haute utilisation où les coûts d’arrêt sont importants.

Spécifier le bon tube radiant pour une durée de vie maximale

La sélection d'une spécification de tube radiant qui permet d'obtenir la durée de vie pratique la plus longue pour une application donnée nécessite de faire correspondre la qualité d'alliage, l'épaisseur de paroi et la géométrie du tube à la température de fonctionnement, à l'atmosphère et au profil de cyclage spécifiques du four en question, plutôt que de recourir par défaut à une spécification générique pour toutes les zones et applications du four.

• Faire correspondre la nuance d'alliage à la température de fonctionnement réelle avec marge : Sélectionnez un alliage évalué pour une température continue confortablement supérieure à la température de fonctionnement maximale prévue, permettant une variation normale du processus et évitant un fonctionnement à la limite supérieure de la plage nominale de l'alliage.
• Spécifiez la coulée centrifuge pour les applications critiques à forte utilisation : La densité métallurgique améliorée et la cohérence des tubes coulés par centrifugation réduisent le risque de défaillances précoces dues à des défauts et permettent une planification plus prévisible de la durée de vie.
• Tenir compte de la fréquence des cycles thermiques dans la sélection de la géométrie : Pour les fours avec des cycles de démarrage-arrêt fréquents, privilégiez les géométries de tubes plus simples avec moins de joints de soudure et de points de courbure lorsque cela est possible, afin de minimiser le nombre de sites potentiels d'initiation de fatigue thermique.
• Confirmez l'épaisseur de la paroi par rapport au cas de charge de conception spécifique : Travaillez avec le fournisseur de tubes pour confirmer que l'épaisseur de paroi a été calculée pour la portée réelle, l'espacement des supports et la charge de poids propre de l'installation de four spécifique, plutôt que de vous fier à une spécification d'épaisseur générique.

Pour les exploitants de fournaises cherchant à prolonger les intervalles d’entretien et à réduire le coût total du cycle de vie des systèmes de chauffage radiant de fournaise, le Tube Radiant La gamme de produits conçue pour les applications de fours industriels à haute température offre des nuances d'alliage et une qualité de coulée spécifiquement adaptées pour atteindre l'extrémité supérieure des plages de durée de vie discutées tout au long de cet article, permettant une planification de maintenance plus prévisible et une réduction des temps d'arrêt imprévus dans les opérations de four continues et discontinues.
