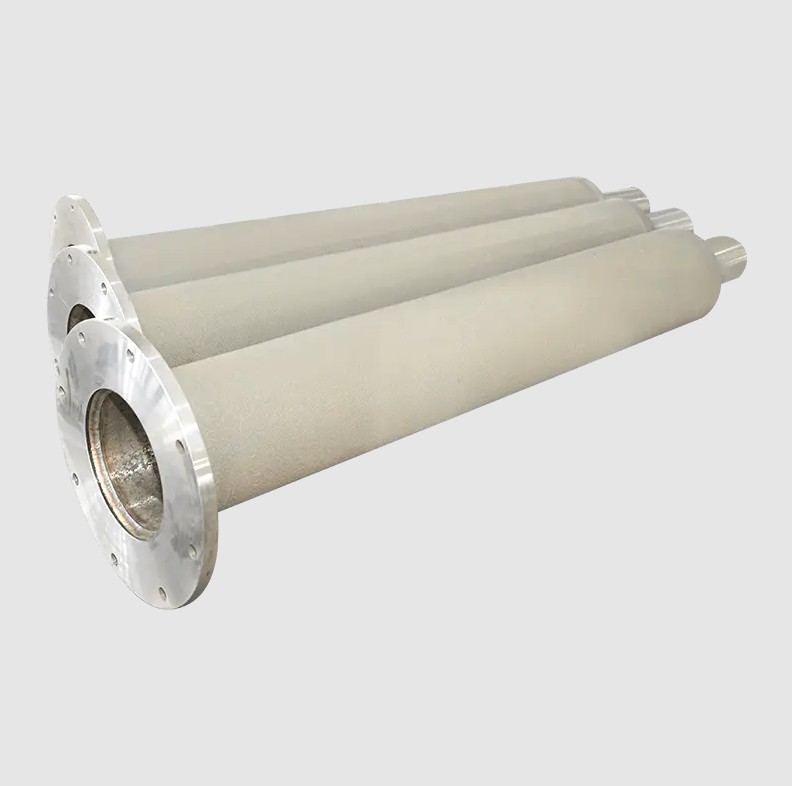

Les tubes radiants nécessitent-ils un système d'évacuation ?

Les tubes radiants nécessitent un système d'évacuation dédié pour éliminer en toute sécurité les sous-produits de combustion, y compris le monoxyde de carbone et autres gaz de combustion, du tube scellé et les acheminer à l'extérieur du bâtiment via un conduit de fumée ou un raccordement de cheminée de taille appropriée. Étant donné que la combustion se produit entièrement dans le tube fermé plutôt qu'à l'air libre de l'espace chauffé, un chemin d'échappement fonctionnel est ce qui permet à des systèmes tels que Tube Radiant équipement pour conserver leur avantage en matière de sécurité de combustion scellée, car sans une ventilation adéquate, les gaz de combustion n'auraient nulle part où aller et la pression pourrait s'accumuler dans le système.

Les sections ci-dessous expliquent le fonctionnement des systèmes d'évacuation dans le chauffage par tubes radiants, les facteurs de dimensionnement et d'installation importants, ainsi que les exigences du code qui régissent généralement la conception de la ventilation pour ces systèmes.

Pourquoi la ventilation par évacuation est fondamentale pour le fonctionnement des tubes radiants

Comprendre les exigences en matière d'échappement commence par la façon dont la combustion se produit à l'intérieur d'un système de tubes radiants.

Les sous-produits de combustion doivent aller quelque part

Lorsque le carburant brûle à l'intérieur du tube radiant, il produit des sous-produits de combustion, notamment du dioxyde de carbone, de la vapeur d'eau et de petites quantités de monoxyde de carbone, qui doivent tous être éliminés du système pour maintenir un fonctionnement sûr et efficace. Sans chemin d'échappement, ces gaz s'accumuleraient dans le tube, perturbant l'efficacité de la combustion et créant des conditions de contre-pression dangereuses.

Maintenir un tirage négatif pour une bonne combustion

Un système d'échappement correctement conçu maintient une légère pression négative, ou tirage, qui aspire les gaz de combustion hors du tube et à travers le conduit de fumée en continu pendant le fonctionnement. Ce tirage est essentiel non seulement pour l'élimination des gaz, mais également pour garantir que le processus de combustion lui-même bénéficie d'un échange d'air adéquat pour brûler le carburant complètement et efficacement.

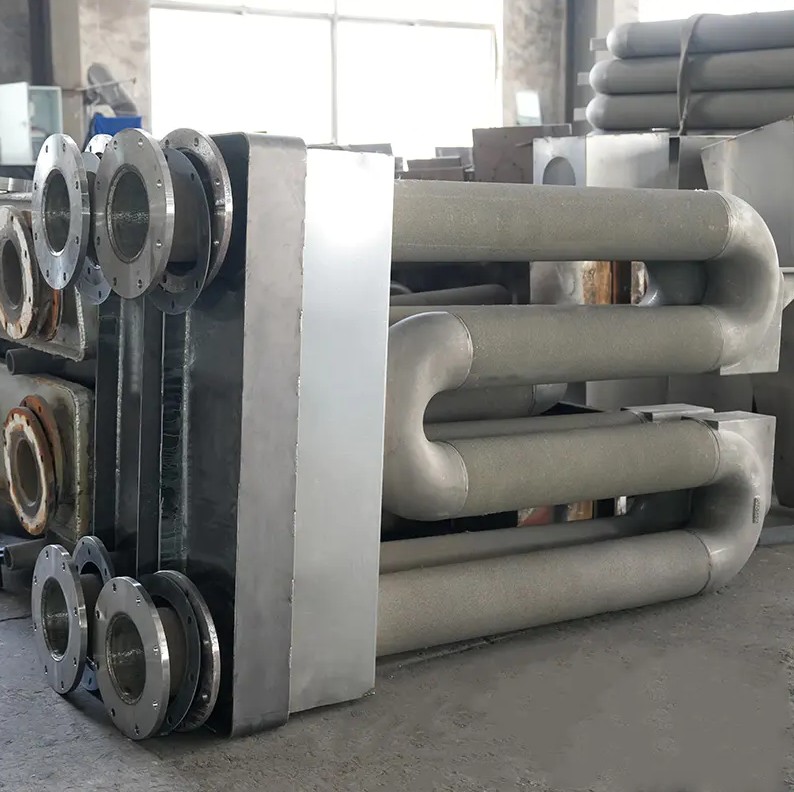

Types de configurations d'échappement utilisées avec des tubes radiants

En fonction de la conception spécifique du système et de la disposition du bâtiment, l'échappement des tubes radiants peut être configuré de différentes manières.

Les configurations à ventilation mécanique sont de plus en plus courantes dans les installations où la disposition des bâtiments ne permet pas une ventilation verticale simple à tirage naturel, car le ventilateur à tirage induit permet une évacuation plus fiable des gaz, quelles que soient la hauteur du bâtiment ou les conditions de vent affectant le tirage naturel.

Considérations sur le dimensionnement et la conception du conduit de fumée

Le dimensionnement correct du système d’évacuation est essentiel, car un conduit de fumée mal dimensionné peut entraîner une évacuation inadéquate des gaz, même si un système de ventilation est techniquement présent.

Adaptation du diamètre du conduit de fumée à la puissance calorifique

Le diamètre du conduit de fumée doit être dimensionné en fonction de l'apport de chaleur et du volume d'échappement du système de tubes radiants spécifique, conformément aux spécifications du fabricant et aux codes de ventilation de combustion applicables. Un conduit de fumée sous-dimensionné peut restreindre le débit de gaz adéquat, tandis qu'un conduit de fumée surdimensionné peut réduire suffisamment la vitesse de tirage pour permettre la condensation ou une évacuation incomplète du gaz.

Limites de longueur et d’acheminement du conduit de fumée

La plupart des fabricants de tubes radiants spécifient la longueur maximale du conduit de fumée et le nombre de coudes autorisé pour un système donné, car une longueur excessive ou un trop grand nombre de changements de direction peuvent réduire les performances de tirage en dessous de ce qui est nécessaire pour une évacuation sûre et efficace des gaz de combustion.

Exigences du code régissant la ventilation des tubes radiants

La conception du système d'évacuation pour le chauffage par tubes radiants n'est pas entièrement laissée à la discrétion de l'installateur, puisque la ventilation des équipements de combustion est généralement régie par des codes et des normes établis.

• Les codes nationaux de gaz combustible spécifient généralement les exigences minimales en matière de dégagement et de terminaison pour les sorties de fumées.
• Les points de terminaison des conduits de fumée doivent être situés à l'écart des ouvertures du bâtiment, des prises d'air et des zones où les gens se rassemblent couramment.
• Les exigences d'alimentation en air de combustion s'ajoutent souvent à la conception des gaz d'échappement pour garantir un système équilibré.
• Les codes locaux de mécanique et de construction peuvent imposer des exigences supplémentaires au-delà des directives nationales générales sur les gaz combustibles.

Il est généralement recommandé de consulter un ingénieur en mécanique qualifié ou un spécialiste des équipements de combustion familier avec les exigences des codes locaux lors de la conception ou de la modification de systèmes d'échappement pour les installations de tubes radiants, car les exigences des codes peuvent varier considérablement selon la juridiction et le type de bâtiment.

Signes d’un système d’échappement inadéquat ou défaillant

Reconnaître les signes avant-coureurs de problèmes de système d'échappement aide les exploitants d'installations à résoudre les problèmes avant qu'ils n'affectent la sécurité ou les performances de l'équipement.

1. Accumulation de suie ou décoloration autour des raccords de conduit de fumée ou des points de terminaison
2. Odeurs inhabituelles à proximité de l'unité à tube radiant pendant le fonctionnement
3. Arrêts fréquents du dispositif de protection contre la flamme pouvant indiquer un tirage ou une alimentation en air inappropriée
4. Condensation ou corrosion visible à l'intérieur du conduit de fumée, ce qui peut signaler une vitesse de tirage inadéquate.

N'importe lequel de ces signes justifie généralement une inspection rapide par un technicien qualifié en équipement de combustion, car les problèmes du système d'échappement peuvent affecter à la fois la sécurité et l'efficacité de fonctionnement d'une installation de chauffage à tubes radiants.

Intégrer la conception des gaz d'échappement à la planification du système

Étant donné que les exigences du système d’échappement sont étroitement liées à la production de chaleur spécifique et aux caractéristiques de combustion de l’équipement installé, la conception du système d’échappement doit être planifiée parallèlement à la sélection de l’équipement plutôt qu’après coup. Examiner le dimensionnement des conduits de fumée et les spécifications de ventilation du fabricant pour des systèmes tels que Tube Radiant L'équipement au cours de la première étape de la planification permet de garantir que l'aménagement du bâtiment peut permettre une ventilation adéquate avant le début de l'installation.

Résumé

Les tubes radiants nécessitent un système d'échappement correctement conçu et dimensionné pour éliminer en toute sécurité les sous-produits de combustion et maintenir le tirage nécessaire à une combustion efficace. Qu'il s'agisse d'une configuration à tirage naturel ou à ventilation mécanique, il est essentiel de respecter les spécifications de dimensionnement des conduits de fumée du fabricant et les codes de gaz combustible applicables, car une ventilation inadéquate peut compromettre à la fois les avantages en matière de sécurité d'une combustion scellée et l'efficacité de fonctionnement de l'ensemble du système de chauffage à tubes radiants.
