Comment fonctionnent les radiateurs à tubes radiants ? Un guide technique complet pour les acheteurs

Un radiateur à tube radiant est un système de chauffage infrarouge au gaz qui produit de la chaleur en brûlant du combustible à l'intérieur d'un tube métallique fermé et en rayonnant l'énergie thermique directement vers les objets, les personnes et les sols situés en dessous. Contrairement à un aérotherme à air pulsé, qui réchauffe tout le volume d'air d'un bâtiment, un radiateur à tube radiant émet des ondes infrarouges qui se propagent en lignes droites jusqu'à atteindre une surface solide. Le sol, les machines et les occupants absorbent ce rayonnement et restituent la chaleur dans leur environnement. Pour les ingénieurs d’usine et les gestionnaires d’installations, le résultat pratique est une réponse plus rapide en matière de confort, une consommation de carburant réduite et des températures au niveau du sol plus constantes dans les grands bâtiments industriels.

Comment un radiateur à tube radiant convertit le carburant en chaleur

La séquence de fonctionnement complète d'un radiateur à tube radiant peut être réduite à quatre étapes clairement définies.

1. Le brûleur mélange du gaz naturel ou du propane avec une quantité contrôlée d'air de combustion et enflamme le mélange.
2. La flamme et les gaz de combustion chauds traversent un long tube en acier ou en alliage résistant à la chaleur, chauffant progressivement la paroi du tube de l'intérieur.
3. La surface extérieure du tube atteint des températures d'environ 800°F à 1000°F et commence à émettre un rayonnement infrarouge.
4. L'énergie infrarouge se déplace dans l'air sans le réchauffer, frappe le sol et les équipements et chauffe directement ces surfaces.

Cette dernière étape est la caractéristique déterminante du chauffage radiant. Un radiateur à convection dépend de l'air chaud qui monte vers le toit, se stratifie en couches et laisse des zones froides près du quai de chargement ou de l'établi. Les tubes radiants contournent ce problème en fournissant de l'énergie directement à la zone occupée. L'air n'est réchauffé qu'une fois que le sol et les équipements ont restitué la chaleur emmagasinée. Cela permet au thermostat d'être réglé plusieurs degrés plus bas pour le même confort perçu, c'est pourquoi de nombreuses installations rapportent des économies de carburant de 25 à 40 pour cent par rapport aux systèmes à air pulsé.

Les économies indiquées ci-dessus sont des plages typiques signalées dans les installations industrielles plutôt que des valeurs garanties. Le résultat réel dépend de la hauteur du plafond, des conditions de tirage, du niveau d'isolation et de la fréquence d'ouverture des portes de chargement. Les bâtiments dotés de hauts plafonds et de grands volumes d’air réagissent mieux au chauffage radiant car il n’est pas nécessaire de chauffer l’air qui s’accumulera simplement près du toit. Les installations dont les portes s'ouvrent fréquemment en bénéficient également, car l'énergie radiante rétablit rapidement la chaleur au niveau du sol après l'arrivée de l'air froid. Un système à air pulsé passerait beaucoup plus de temps à réchauffer tout le volume d'air intérieur après chaque cycle de porte. Ces caractéristiques de fonctionnement rendent l'approche radiante particulièrement intéressante dans les environnements logistiques et de production où les fuites d'air et la hauteur des bâtiments s'opposent au chauffage conventionnel. Pour les installations qui ont également besoin de chaleur de traitement ou de composants de four, la même technologie d'alliage résistant à la chaleur que celle trouvée dans les tubes radiants est utilisée dans les équipements associés, c'est pourquoi de nombreux acheteurs commencent par un guide détaillé des principes fondamentaux des tubes radiants avant de rédiger leur cahier des charges.

Composants clés d'un radiateur à tube radiant

Un système de chauffage à tubes radiants typique est construit à partir d’un petit nombre de composants robustes. Comprendre chacun d’entre eux permet de spécifier la bonne unité et de diagnostiquer les problèmes ultérieurement.

Brûleur et système de contrôle

Le brûleur est le cœur du système. Il aspire l'air primaire, le mélange avec du gaz naturel ou du propane dans un rapport contrôlé et enflamme le mélange à l'intérieur du tube du brûleur. Le système de contrôle comprend une vanne de gaz, un module d'allumage, un capteur de flamme et un thermostat ou une interface de gestion du bâtiment. Les brûleurs peuvent fonctionner en mode mono-étage, à deux étages ou modulant. Les brûleurs à deux étages et modulants améliorent l'efficacité en réduisant l'apport de combustible lorsque l'espace n'a pas besoin d'une puissance maximale.

Tube radiant et réflecteur

Le tube radiant lui-même est fabriqué en acier résistant à la chaleur ou en acier inoxydable fortement allié avec une géométrie droite, en forme de U ou en forme de W. Les gaz de combustion traversent le tube et élèvent sa température de surface jusqu'au point où commence l'émission infrarouge. Un réflecteur en aluminium poli est placé au-dessus du tube pour rediriger le rayonnement vers le haut vers le sol, concentrant ainsi la chaleur là où les gens travaillent réellement. Le réflecteur protège également la structure du toit d’une exposition excessive à la chaleur rayonnante.

Système d'échappement et de vide

Une fois que les gaz de combustion ont traversé le tube radiant, ils contiennent encore de la chaleur utilisable et doivent être évacués en toute sécurité. Dans une conception à vide ou à pression négative, un ventilateur à tirage induit aspire les produits de combustion à travers le système de tubes et de conduits de fumée. Dans une conception à pression positive, la pression du brûleur pousse les gaz à travers le tube. Les systèmes à passage direct sont plus courants car ils éliminent tout risque de fuite de gaz de combustion dans l’espace occupé par un joint endommagé.

La métallurgie du tube radiant est un facteur majeur dans la durée de vie du système. Les tubes qui fonctionnent au-dessus de 900°F subissent une oxydation et une fatigue thermique progressives, c'est pourquoi les alliages moulés résistants à la chaleur et les aciers fortement alliés coulés par centrifugation sont préférés pour une durée de vie plus longue. Les tubes radiants sont également utilisés dans les fours industriels et les lignes de traitement thermique, où ils séparent l'atmosphère de combustion de l'atmosphère de traitement et assurent une répartition homogène de la chaleur. Les fabricants d'appareils de traitement thermique et de composants de four appliquent les mêmes connaissances en matériaux lors de la production de tubes radiants, et bon nombre d'entre eux options de produits de tubes radiants sont disponibles dans des qualités d'alliage assorties pour un service continu.

Configurations de tubes radiants et puissance calorifique

La forme du tube radiant détermine la quantité de surface de dégagement de chaleur qui s'insère dans un espace de plafond donné. Trois configurations standard dominent le marché, et chacune présente un équilibre différent en termes de coût, de rendement et de couverture.

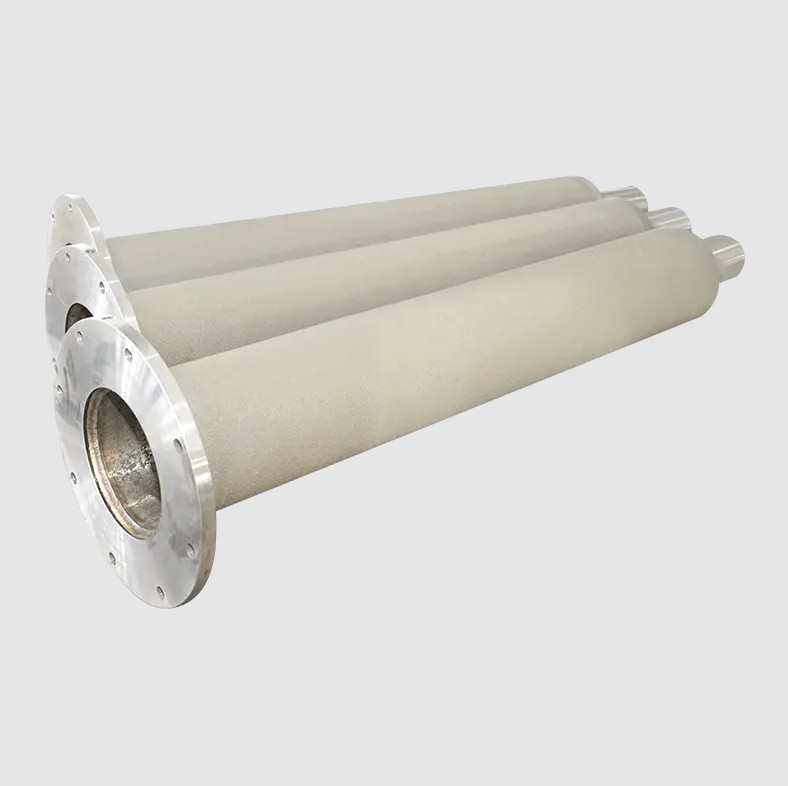

Un Tube radiant en forme de I est la disposition la plus simple, essentiellement un tuyau droit monté horizontalement avec un léger angle. Il convient aux petits ateliers et aux baies plus étroites où une zone de chauffage compacte est suffisante. La disposition droite maintient la chute de pression faible et la longueur du tube courte, de sorte que le ventilateur du brûleur effectue moins de travail. Parce que la puissance calorifique est plus faible, une unité en forme de I est également l’option la plus économique pour une seule zone de chauffage.

Fabricant de tubes radiants en forme de I en gros, société exportatrice Jiangsu Huaye Technology Co., Ltd est un fabricant chinois de tubes radiants en forme de I et une société exportatrice de tubes radiants en forme de I. Nous personnalisons et w... Voir le produit →

A Tube radiant en forme de U double la surface de dégagement de chaleur dans à peu près la même empreinte horizontale. Le coude de retour à une extrémité renvoie les gaz de combustion à travers un deuxième pied, ce qui signifie que la longueur du plafond couverte par le radiateur est à peu près la même que la longueur physique de son tube. Cette configuration est largement utilisée dans les entrepôts de taille moyenne, les ateliers de réparation et les cellules de production. La surface supplémentaire augmente à la fois la puissance totale et l'efficacité radiante par rapport à un tube droit de longueur totale similaire.

Fabricant de tubes radiants en forme de U en gros, société exportatrice Jiangsu Huaye Technology Co., Ltd est un fabricant chinois de tubes radiants en forme de U et une société exportatrice de tubes radiants en forme de U. Nous personnalisons et w... Voir le produit →

A Tube radiant en forme de W est l’option de rendement la plus élevée. Il fournit quatre passes parallèles de surface de tube pour un brûleur positionné à une extrémité. Cette conception est sélectionnée pour les grandes surfaces ouvertes telles que les hangars d'avions, les centres de distribution et les grands halls de fabrication. Bien qu'elle fournisse le plus de chaleur, la configuration W nécessite également des dégagements plus importants et un espacement des supports plus prudent pour gérer la dilatation thermique.

Fabricant de tubes radiants de type W en gros, société exportatrice Jiangsu Huaye Technology Co., Ltd est un fabricant chinois de tubes radiants de type W et une société exportatrice de tubes radiants de type W. Nous personnalisons et... Voir le produit →

Les valeurs de sortie ci-dessus sont indicatives des radiateurs à tubes radiants au gaz typiques plutôt que des limites absolues. Les valeurs nominales réelles dépendent de la capacité du brûleur, du diamètre du tube et de l'épaisseur de l'alliage de la paroi du tube. Des tubes plus longs augmentent la surface totale mais augmentent également la chute de pression des gaz de combustion, le brûleur doit donc être adapté à la géométrie du tube. Choisir une configuration trop grande pour l'espace conduit à des cycles courts et à un mauvais confort, tandis qu'une unité sous-dimensionnée fonctionnera en continu et consommera plus de carburant que nécessaire. Un système correctement adapté fournit un rayonnement constant sans les courants d’air ou le bruit associés au chauffage de l’air à grande vitesse.

Profil de répartition de la chaleur rayonnante et de confort

La façon dont la chaleur est distribuée sur un plan de sol est l’un des arguments les plus solides en faveur des radiateurs à tubes radiants. Parce que l’énergie infrarouge se propage jusqu’à ce qu’elle entre en contact avec une surface, le sol lui-même devient un radiateur à basse température qui restitue la chaleur vers le haut. Cela produit un profil de température très différent de celui d’un système à air chaud.

La température de surface le long d’un tube radiant n’est pas uniforme. Près de l’extrémité du brûleur, le métal monte rapidement jusqu’à sa température maximale car la flamme et les gaz de combustion sont les plus chauds à ce stade. En se dirigeant vers l’extrémité d’échappement, les gaz cèdent de la chaleur à la paroi du tube, de sorte que la température de surface diminue progressivement. Un tube bien conçu maintient une différence de température ne dépassant pas 20 à 25 pour cent entre l’extrémité du brûleur et l’extrémité du conduit de fumée. Néanmoins, la température moyenne dans l’ensemble du tube détermine la quantité d’énergie infrarouge délivrée à l’espace.

La montée et la descente en douceur de la courbe de température sont importantes à la fois pour le confort et la durée de vie de l'équipement. Si le tube culmine trop brusquement puis descend rapidement, le sol directement sous l'extrémité du brûleur reçoit beaucoup plus de rayonnement que le reste de la baie, créant des points chauds et des zones froides. Un profil plus uniforme signifie que le réflecteur peut répartir le rayonnement plus uniformément sur la surface au sol occupée. Le choix du matériau influence également la courbe, car les tubes fortement alliés avec une bonne conductivité thermique répartissent la chaleur sur toute leur longueur de manière plus uniforme que les tubes en acier de qualité inférieure. C'est l'une des raisons pour lesquelles les acheteurs industriels choisissent des tubes en alliage certifiés haute température pour une longue durée de vie et un rendement constant.

Chauffage à tube radiant ou aérotherme dans les grands espaces

Les gestionnaires d’installations comparent souvent les radiateurs à tubes radiants aux aérothermes conventionnels lorsqu’ils planifient une mise à niveau du chauffage. Les deux systèmes ont des utilisations valables, mais la physique de la transmission de chaleur les rend adaptés à des conditions très différentes. Le moyen le plus rapide de prendre une décision consiste à examiner la répartition de la température créée par chaque système dans un bâtiment de grande hauteur.

La comparaison radar ci-dessus note les deux approches de chauffage sur cinq critères pratiques. Les radiateurs à tubes radiants obtiennent de meilleurs résultats en termes d'efficacité et de confort car ils fournissent la chaleur directement au niveau du sol au lieu de la pousser vers le toit. L'uniformité de la température est également meilleure, puisque le sol agit comme un radiateur secondaire qui uniformise la chaleur dans l'espace. Les aérothermes sont légèrement en avance uniquement en termes de silence et d'accès pour l'entretien des petits espaces, car une unité à ventilateur canalisé ou à hélice présente moins de problèmes à long terme en matière de fatigue du matériau des tubes.

Le véritable problème avec un aérotherme dans une installation de grande hauteur est la stratification. L'air chaud monte et s'accumule dans la zone des fermes, où il n'a aucune valeur utile, tandis que le sol reste froid et plein de courants d'air. C’est pourquoi l’écart de performance pratique se creuse à mesure que la hauteur du plafond augmente. Un système de tubes radiants n’a pas besoin de pousser l’air chaud vers le bas ; il émet simplement un rayonnement qui atterrit sur le sol et les occupants. Pour les bâtiments dont les plafonds dépassent 15 pieds, qui comprennent la plupart des entrepôts et des installations industrielles, la perte d'énergie due à la stratification dans un système d'aérotherme peut être substantielle.

Considérations relatives à la sélection, à l'installation et à la maintenance

Choisir le bon radiateur à tubes radiants commence par un calcul de la charge thermique, et non par une règle empirique. Le calcul doit tenir compte de l’enveloppe du bâtiment, de l’isolation, des changements d’air, de la fréquence d’ouverture des portes et des sources de chaleur internes provenant des machines ou des équipements de traitement. Le résultat détermine la puissance BTU/h requise et le nombre de zones de chauffage. La hauteur du plafond et le dégagement de montage dictent ensuite la configuration du tube, car le réflecteur et la surface du tube doivent être maintenus à une distance sûre des matériaux combustibles.

La qualité de l’installation a un effet direct sur l’efficacité radiante. Le tube doit être légèrement incliné vers le haut vers l'extrémité d'échappement afin que les condensats et les gaz de combustion s'écoulent dans la bonne direction. Les supports doivent permettre au tube de se dilater et de se contracter lorsqu'il chauffe et refroidit. Le réflecteur doit être maintenu au bon angle et propre afin que le rayonnement soit dirigé vers la zone cible plutôt que dispersé. Un réflecteur mal aligné peut réduire considérablement la chaleur atteignant le sol.

L'entretien est simple mais essentiel. Le brûleur doit être inspecté chaque saison de chauffage pour vérifier l'accumulation de carbone et les caractéristiques de flamme appropriées. La surface du tube doit être vérifiée pour déceler toute déformation, décoloration localisée ou fissures, en particulier près de l'extrémité du brûleur, là où la contrainte thermique est la plus élevée. Le ventilateur d'extraction et le siphon doivent également faire l'objet d'une attention particulière, car une conduite de condensat bloquée peut arrêter l'ensemble du chauffage. La plupart des fabricants publient un programme d'entretien clair et le suivre protège la garantie et prolonge la durée de vie du tube en alliage résistant à la chaleur.

Lorsque le projet implique le remplacement d’un système de chauffage existant ou l’agrandissement d’un nouveau bâtiment, il convient d’impliquer l’équipementier dès la phase de conception. Un fournisseur qui fabrique également les tubes radiants peut fournir des conseils pratiques sur les qualités des matériaux, l'épaisseur de la paroi des tubes et l'adéquation des brûleurs. Pour discuter d'un profil de bâtiment spécifique avec des ingénieurs métallurgistes, contactez notre équipe d'ingénierie avec le plan d'étage et les conditions d'exploitation.

Conclusion sur l’efficacité du chauffage à tube radiant

Les radiateurs à tubes radiants fonctionnent en brûlant du gaz à l’intérieur d’un tube métallique scellé, en chauffant ce tube jusqu’au point d’émission infrarouge et en envoyant le rayonnement directement au sol, aux équipements et aux personnes. Le principe est simple, mais les décisions techniques concernant la configuration des tubes, la qualité de l'alliage et le contrôle du brûleur déterminent l'efficacité avec laquelle l'énergie est utilisée dans la pratique.

Pour les grands espaces avec de hauts plafonds, les radiateurs à tubes radiants offrent des avantages mesurables en termes de confort et d’économie de carburant. La structure du bâtiment elle-même devient partie intégrante du système de chauffage, absorbant le rayonnement et le libérant lentement au lieu de perdre de l'air chaud dans le vide du toit. Faire correspondre la configuration des tubes à la charge thermique, installer le système avec un alignement correct et entretenir la surface du brûleur et du tube permettra au système de fonctionner efficacement pendant de nombreuses saisons de chauffage.
