Comment fonctionne un radiateur à tube radiant ?

Si vous gérez un grand entrepôt, un hangar d'avion ou une usine très fréquentée, vous avez probablement marché sous des systèmes de chauffage suspendus au plafond et avez remarqué que certains espaces sont immédiatement chauds tandis que d'autres restent froids à hauteur de tête longtemps après que le thermostat ait enregistré la température cible. Cette différence réside souvent dans la manière dont la chaleur est fournie. Un radiateur à tube radiant ne fonctionne pas en soufflant de l'air chaud. Au lieu de cela, il envoie de l’énergie vers le bas, un peu comme la lumière du soleil, réchauffant d’abord le sol, les équipements et les personnes. Cet article explique comment fonctionne un radiateur à tube radiant étape par étape, pourquoi cela est important pour l'efficacité énergétique et où le même principe physique apparaît dans les environnements de fours industriels exigeants.

Comment fonctionne un radiateur à tube radiant : le principe de fonctionnement de base

Les composants clés qui font fonctionner

Avant de parcourir la séquence de fonctionnement, il est utile de connaître les éléments physiques à l’intérieur d’un système au gaz typique. Un radiateur à tube radiant standard utilisé pour le chauffage des bâtiments comprend un boîtier de brûleur où le combustible et l'air se mélangent et s'enflamment, un tube radiant en métal résistant à la chaleur qui transporte les gaz de combustion chauds, un écran hautement réfléchissant au-dessus du tube pour rediriger le rayonnement vers le haut vers le sol, un ventilateur ou un ensemble soufflante à une extrémité pour déplacer les gaz d'échappement à travers le système et des commandes de sécurité telles qu'un thermostat, une vanne de gaz, une électrode d'allumage et un pressostat. L'ensemble s'étend horizontalement à plusieurs pieds sous le plafond, souvent suspendu par des chaînes ou des supports, légèrement incliné vers une extrémité pour permettre à la condensation de s'écouler.

Processus étape par étape : de la combustion à une chaleur confortable

La vraie réponse à la question « Comment fonctionne un radiateur à tube radiant » se déroule dans une chaîne d'événements prévisibles, tous se produisant quelques secondes après un appel du thermostat :

• Allumage à l'intérieur du boîtier du brûleur. Le gaz naturel ou le propane se mélange à l’air de combustion dans un rapport contrôlé. L'électrode d'allumage se déclenche et une flamme stable s'établit à l'intérieur de l'extrémité brûleur du tube. Les températures des gaz d'échappement dans les unités de chauffage des bâtiments se situent généralement entre 400°C et 900°C, en fonction de la cadence de combustion et de la longueur des tubes.
• La paroi du tube métallique chauffe. Les gaz de combustion chauds parcourent toute la longueur du tube, transférant de l'énergie à la paroi intérieure par convection et contact direct avec la flamme. Le matériau du tube – souvent un acier allié aluminisé ou résistant à la chaleur – absorbe cette énergie et la rayonne vers l’extérieur.
• Le rayonnement infrarouge quitte la surface. La surface d'un tube chaud émet de l'énergie électromagnétique dans le spectre infrarouge. Ce rayonnement se propage en lignes droites dans l’air, ne perdant pratiquement aucune énergie dans l’air lui-même. Il n’attend pas un ventilateur pour diffuser la chaleur dans la pièce.
• Les objets et les sols absorbent l'énergie. Lorsque les rayons infrarouges frappent le sol en béton, les surfaces des machines, les étagères de stockage et les personnes, l'énergie se transforme en chaleur sur ces surfaces. La température du sol augmente, transformant la dalle en un radiateur géant à basse température.
• Le rerayonnement secondaire réchauffe la zone occupée. Les surfaces chauffées libèrent lentement de la chaleur dans l’air ambiant par convection et rayonnement à basse température. Le résultat est un réservoir de chaleur concentré près du sol, là où les gens travaillent réellement, plutôt qu'une épaisse couche d'air chaud emprisonné sous le toit.

Un concept physique important ici est la stratification thermique. Dans le chauffage à air pulsé, l'air chaud monte et s'accumule au plafond, ce qui fait que les différences de température entre le toit et le sol peuvent facilement atteindre 10°C à 15°C dans les immeubles de grande hauteur. Les radiateurs à tubes radiants contournent ce problème car ils ne dépendent pas de l’air comme principal fluide caloporteur. Les rapports de l'industrie citent généralement des économies de coûts d'exploitation de 30 à 50 % par rapport aux systèmes à air chaud dans les espaces avec une hauteur de plafond supérieure à 6 mètres, en grande partie grâce à la réduction des pertes de stratification. Un deuxième concept physique à noter est la relation de Stefan-Boltzmann : la puissance rayonnée augmente avec la quatrième puissance de la température absolue de surface. Lorsque le tube chauffe plus, la puissance radiante augmente fortement, c'est pourquoi le choix du matériau et l'épaisseur du tube sont si importants pour des performances constantes.

Pull-Through vs Push-Through : direction du flux d'air et forme de la flamme

Lors de la spécification d'un système, vous rencontrerez deux configurations de brûleur. Dans une conception à passage direct, le ventilateur d'extraction se trouve à l'extrémité opposée du tube du brûleur, aspirant les gaz de combustion sur toute la longueur. Cela étend la flamme plus loin dans le tube, produisant un profil de température plus uniforme sur toute la surface radiante. Dans une conception à passage direct, le ventilateur se trouve à l'extrémité du brûleur, poussant le mélange air-carburant dans le tube. Cela crée généralement une zone plus chaude près du brûleur et une zone plus froide vers l’extrémité d’échappement. Bien que les deux approches fonctionnent, les systèmes à passage ont tendance à convenir à des tubes plus longs et aux applications où une couverture uniforme du sol est importante, tandis que les systèmes à passage peuvent être plus simples à ventiler dans certaines configurations de bâtiments. Comprendre cette distinction aide à évaluer ce que signifie le principe de fonctionnement d'un radiateur à tube radiant pour votre plan d'étage spécifique et vos besoins de distribution de chaleur.

Pourquoi les radiateurs à tubes radiants excellent dans les espaces de grande hauteur et à grande hauteur

L’avantage en termes d’efficacité devient évident une fois que l’on compare ce qui est chauffé. Un aérotherme ou un ventilateur à air chaud chauffe tout le volume d’air du sol au plafond, perdant ainsi une partie importante de l’énergie au profit de l’espace supérieur inutilisé. Un radiateur à tube radiant cible directement la zone occupée. Les sols, les machines et les établis absorbent le rayonnement infrarouge et deviennent une masse de stockage thermique, tandis que l'air lui-même reste plus frais au niveau de la respiration. Comme l’air chaud n’est pas forcé de monter, le gradient de température du sol au plafond reste beaucoup plus plat – souvent une différence de seulement 1°C à 3°C. Cela se traduit par une consommation de carburant réduite, des temps de récupération plus courts après l'ouverture des portes des baies et un confort plus constant dans les grands espaces ouverts. Le même principe prend également en charge le contrôle par zone : vous pouvez allumer uniquement les tubes situés au-dessus des postes de travail occupés tout en laissant les allées ou les sections de stockage inutilisées à une température de fond plus basse.

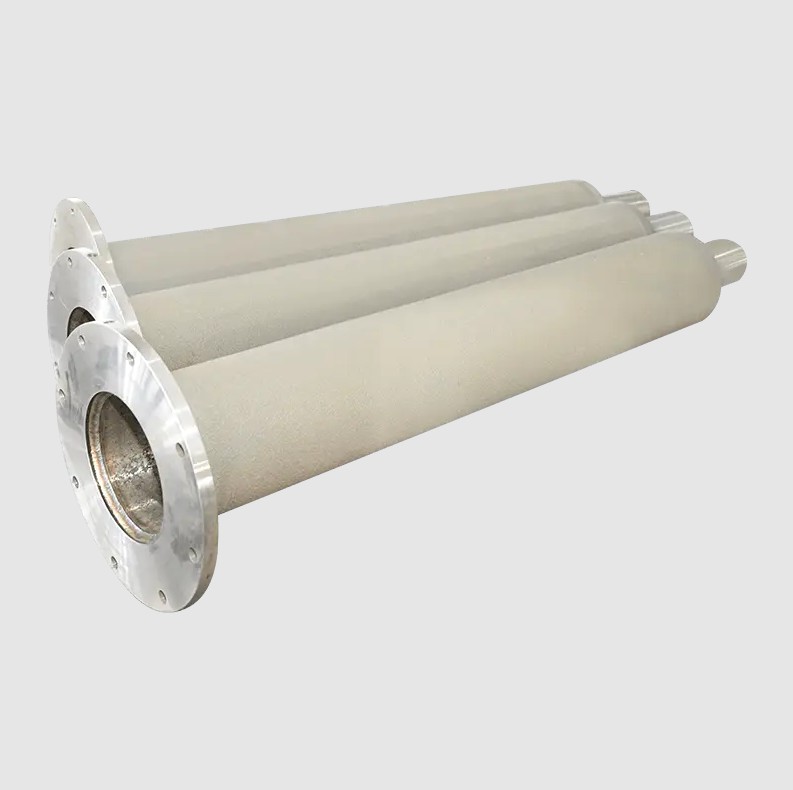

Sélection des matériaux : pourquoi les alliages à haute température sont importants pour les tubes radiants

Tous les tubes métalliques ne gèrent pas de la même manière les cycles continus à haute température. Dans les unités de chauffage des bâtiments, les températures de fonctionnement des tubes atteignent généralement 400°C à 600°C, et dans les environnements de fours industriels, ce chiffre peut dépasser 900°C. À ces températures, l’acier au carbone ordinaire s’oxyde rapidement, perd sa résistance structurelle et peut échouer par déformation par fluage – un étirement et un amincissement lents qui s’accélèrent sous l’effet d’une contrainte thermique. Tubes radiants en forme de U pour systèmes de fournaises dépendent d'alliages résistants à la chaleur contenant du chrome, du nickel et du silicium pour former une couche d'oxyde dense et adhérente sur la surface du tube. Cette calamine protectrice résiste à une oxydation et une carburation supplémentaires, prolongeant directement la durée de vie.

Fabricant de tubes radiants en forme de U en gros, société exportatrice Jiangsu Huaye Technology Co., Ltd est un fabricant chinois de tubes radiants en forme de U et une société exportatrice de tubes radiants en forme de U. Nous personnalisons et w... Voir le produit →

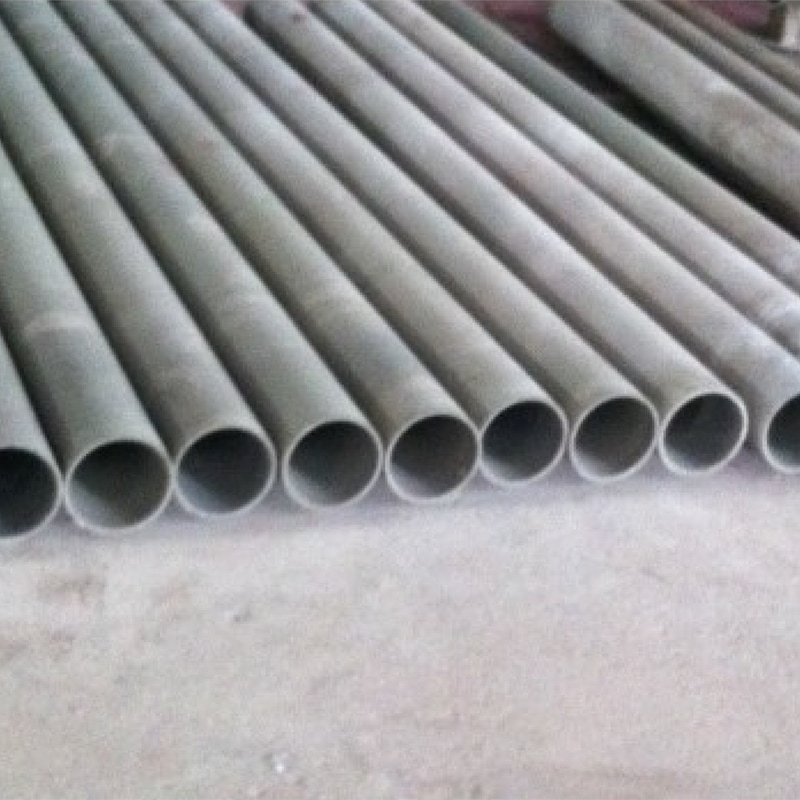

La méthode de fabrication compte également. La coulée centrifuge produit une structure de grain fine et solidifiée de manière directionnelle avec moins de vides internes que la coulée statique, ce qui confère au tube une meilleure résistance à la fatigue thermique lors de cycles répétés de chauffage et de refroidissement. L'émissivité de surface du tube (sa capacité à rayonner efficacement de l'énergie) change avec le temps à mesure que la couche d'oxyde se développe, et la composition de l'alliage influence la stabilité de cette émissivité pendant des milliers d'heures de fonctionnement. Dans les atmosphères agressives contenant des gaz soufrés ou dans des environnements de fours riches en carbone, le choix des matériaux devient encore plus critique. La sélection de la qualité appropriée d'alliage haute température permet au système de chauffage à tube radiant de fonctionner de manière constante tout en évitant les arrêts imprévus. Les opérateurs de fours industriels qui ont besoin d'intervalles de remplacement plus longs examinent souvent plus en profondeur pièces moulées en alliage à haute température pour adapter la chimie des tubes à leur atmosphère de processus et à leur profil de température spécifiques.

Fabricants de pièces moulées en alliage à haute température, société exportatrice Jiangsu Huaye Technology Co., Ltd est un fabricant chinois de pièces moulées en alliage à haute température et un exportateur de pièces moulées en alliage à haute température. Voir le produit →

De la chaleur des bâtiments aux fours industriels : deux mondes différents pour les tubes radiants

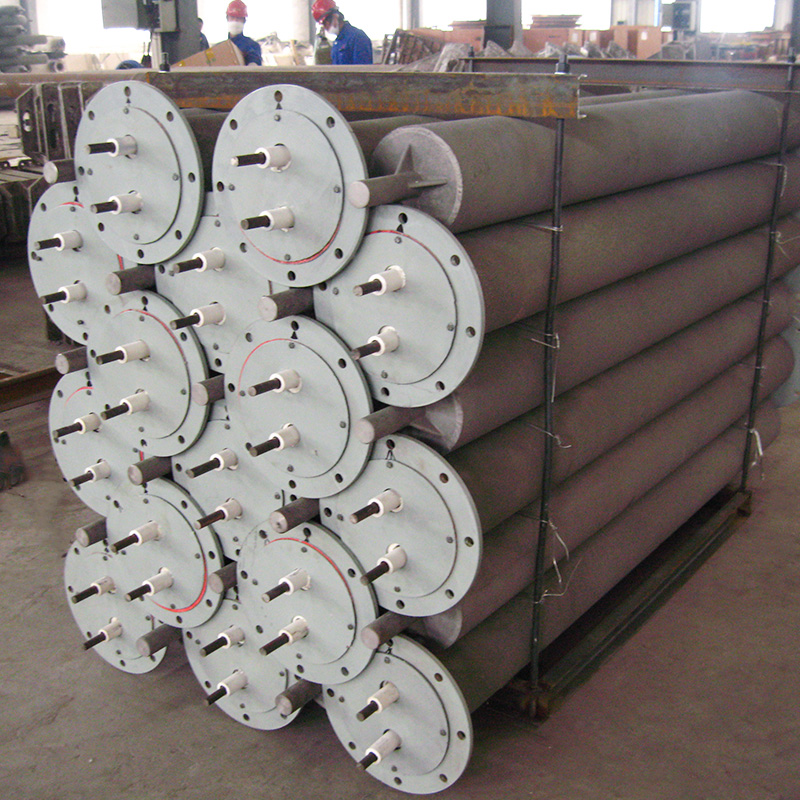

Le même principe de fonctionnement physique – brûler du combustible à l’intérieur d’un tube métallique scellé et laisser la surface chaude rayonner de l’énergie – alimente un équipement très différent d’un chauffage d’entrepôt. Dans les lignes de recuit de bandes continues, les fours de galvanisation et les opérations de traitement thermique, les tubes radiants fournissent un chauffage localisé et contrôlé avec précision sans exposer les bandes d'acier ou les pièces à usiner aux sous-produits de combustion. Options de tubes radiants en forme de W et les configurations à plusieurs branches augmentent la longueur du trajet radiant dans une enveloppe de four compacte, améliorant ainsi l'uniformité de la température sur toute la largeur de la bande. Ces tubes radiants de four fonctionnent régulièrement entre 800°C et 1 200°C, bien au-dessus des températures de chauffage typiques des bâtiments, et ils doivent résister à des atmosphères cémentées ou oxydantes qui détruiraient les métaux de qualité inférieure en quelques semaines.

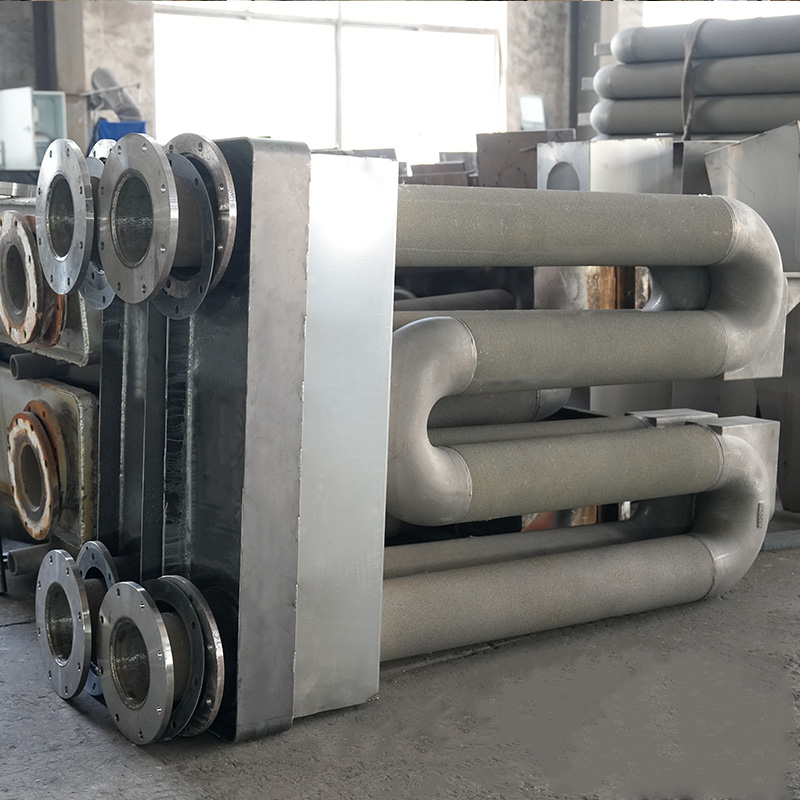

Fabricant de tubes radiants de type W en gros, société exportatrice Jiangsu Huaye Technology Co., Ltd est un fabricant chinois de tubes radiants de type W et une société exportatrice de tubes radiants de type W. Nous personnalisons et... Voir le produit →

Plusieurs différences séparent les deux familles d'applications. Les tubes des fours industriels nécessitent un contrôle beaucoup plus strict de la répartition de la température des parois : les points chauds peuvent endommager le produit ou raccourcir la durée de vie des tubes. Les matériaux doivent tolérer des transitoires thermiques rapides pendant le démarrage et le refroidissement du four, et le système de support de tubes doit tenir compte de la dilatation thermique sans créer de concentrations de contraintes mécaniques. En revanche, les systèmes de chauffage des bâtiments privilégient l’efficacité énergétique, un faible coût d’installation et un confort constant au niveau du sol sur de grandes portées ouvertes. Les deux applications reposent sur la même physique du rayonnement infrarouge, mais les décisions techniques concernant les matériaux, la forme et la stratégie de contrôle divergent fortement à mesure que les exigences de température et de processus augmentent.

Problèmes courants de chauffage à tube radiant et contrôles de maintenance

Même un système bien conçu nécessite une attention régulière. Voici quelques points problématiques fréquents rencontrés par les équipes de maintenance :

• Verrouillage de l'allumage. Le système essaie de s'allumer mais s'éteint. Les coupables les plus courants sont une électrode d'allumage sale ou fissurée, une pression d'alimentation en gaz insuffisante ou un interrupteur de vérification d'air défectueux qui ne détecte pas le fonctionnement du ventilateur. Une simple inspection visuelle de l’espacement des électrodes et de l’isolant en céramique résout souvent le problème.
• Combustion incomplète. Des dépôts de suie à l’extérieur du tube ou une odeur persistante de carburant suggèrent un problème de rapport air/gaz. Les mélanges riches gaspillent du carburant et peuvent déposer du carbone à l’intérieur du tube, réduisant ainsi le transfert de chaleur et accélérant la corrosion.
• Dégradation de la surface des tubes. Un renflement, une fissuration ou une forte incrustation sur le corps du tube signale une surchauffe ou une incompatibilité du matériau avec l'environnement d'exploitation. Des inspections visuelles régulières, en particulier à proximité de la zone d'extrémité la plus chaude du brûleur, détectent les premiers signes avant qu'une rupture de tube ne se produise.
• Contamination du réflecteur. La poussière, le brouillard d'huile ou les débris de processus sur la surface polie du réflecteur réduisent le rayonnement vers le bas. Le nettoyage des réflecteurs lors des arrêts programmés rétablit l’efficacité sans aucun remplacement d’équipement.

La tenue d'un journal de l'apparence des flammes, de l'état de la surface des tubes et des analyses de combustion permet de prédire les cycles de remplacement des tubes plutôt que de réagir à une panne inattendue pendant la haute saison de chauffage.

Ce qu’il faut retenir du fonctionnement et de la sélection des radiateurs à tube radiant

Comprendre le fonctionnement d'un radiateur à tube radiant permet de comprendre pourquoi cette technologie fonctionne si différemment des systèmes à air chaud conventionnels. La combustion chauffe la paroi du tube. La surface chaude rayonne de l'énergie infrarouge directement vers les sols, les machines et les occupants. Ces surfaces absorbent, stockent et rediffusent doucement la chaleur dans la zone occupée, réduisant ainsi la stratification de la température et le gaspillage d'énergie. Dans les immeubles de grande hauteur, l’avantage en termes d’efficacité est mesurable et bien documenté. Dans les fours industriels, le même principe – exécuté avec des alliages résistants à la chaleur, un moulage précis et une résilience en atmosphère contrôlée – permet un traitement continu des bandes et un traitement thermique à des températures extrêmes. Que vous évaluiez une solution de chauffage de bâtiment ou que vous spécifiiez des tubes pour un four de ligne de galvanisation, le choix du matériau, de la forme du tube et de la configuration du flux d'air détermine directement les performances et la longévité. Pour un aperçu plus détaillé des types de tubes et des options de matériaux qui relient ces deux mondes d'application, lisez notre guide détaillé des tubes radiants .
