Three-Roller Six-Arm Manufacturers

L'ensemble à trois rouleaux et six bras est un composant essentiel pour les lignes de galvanisation, y compris les lignes de galvanisation à chaud, de revêtement aluminium-zinc-silicium, de revêtement zinc-aluminium-magnésium et d'aluminisation. Cet assemblage se compose de pièces moulées en acier résistantes à l'usure et à la chaleur telles que le rouleau immergé (ou rouleau inférieur), les rouleaux de stabilisation, les bras de support, les manchons d'arbre et les manchons de bras.

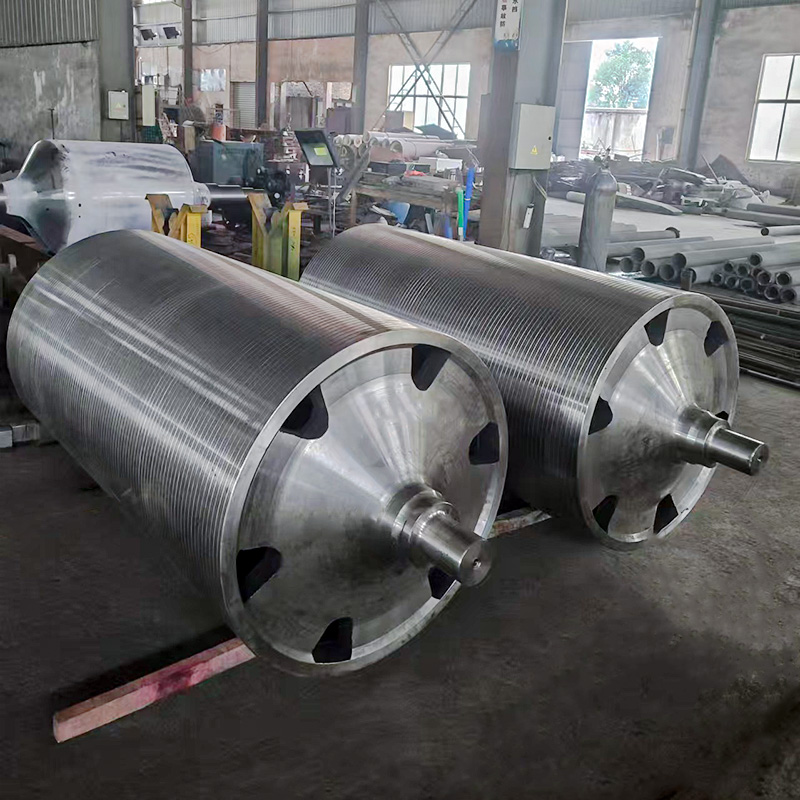

(1) Rouleau coulant (rouleau inférieur)
Le rouleau enfonceur est un dispositif positionné à l’intérieur du pot de zinc. La bande d'acier entre dans le pot par le museau du four, passe sous le rouleau de descente pour être revêtue, puis sort du pot, passant par les rouleaux de stabilisation et les lames d'air jusqu'au four d'alliage ou à la section de refroidissement. Le rouleau coulant est constamment immergé dans une solution fondue d'aluminium et de zinc. Il n'a pas de mécanisme d'entraînement propre, fonctionnant comme un rouleau de déviation passif. Il est entraîné par le frottement entre la bande en mouvement et la surface du rouleau et sa fonction principale est de maintenir la tension dans la bande.

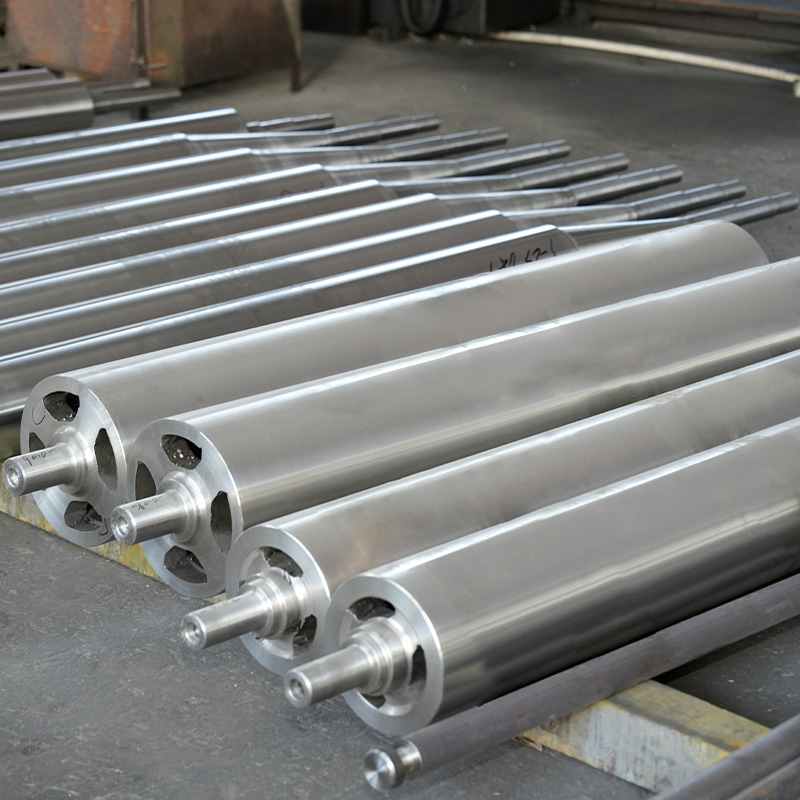

(2) Rouleaux de stabilisation
Comme le rouleau coulant, les rouleaux stabilisateurs sont également immergés dans le pot de zinc. Ils assurent la tension et le guidage de la bande en ajustant leur position latérale, garantissant ainsi un passage stable de la bande à travers le système de lame d'air. Typiquement, deux rouleaux stabilisateurs sont disposés alternativement de part et d'autre de la bande. Ils peuvent être entraînés ou non et sont classés en rouleaux stabilisateurs avant et arrière. Les deux sont immergés dans le bain d’aluminium-zinc en fusion. Leur fonction principale est de fournir une tension et un guidage efficaces à la bande lorsqu'elle quitte le rouleau immergé, garantissant qu'elle passe de manière continue et stable à travers les lames d'air, empêchant ainsi les vibrations de la bande et aidant à contrôler le profil de la bande.
(3) Bras de support
Les bras de support maintiennent le rouleau coulant et les rouleaux stabilisateurs en place pendant leur rotation. La partie inférieure des bras est immergée dans le bain d'aluminium-zinc en fusion ; par conséquent, le matériau des bras de support doit posséder non seulement une résistance à la corrosion, mais également une résistance suffisante aux températures élevées.

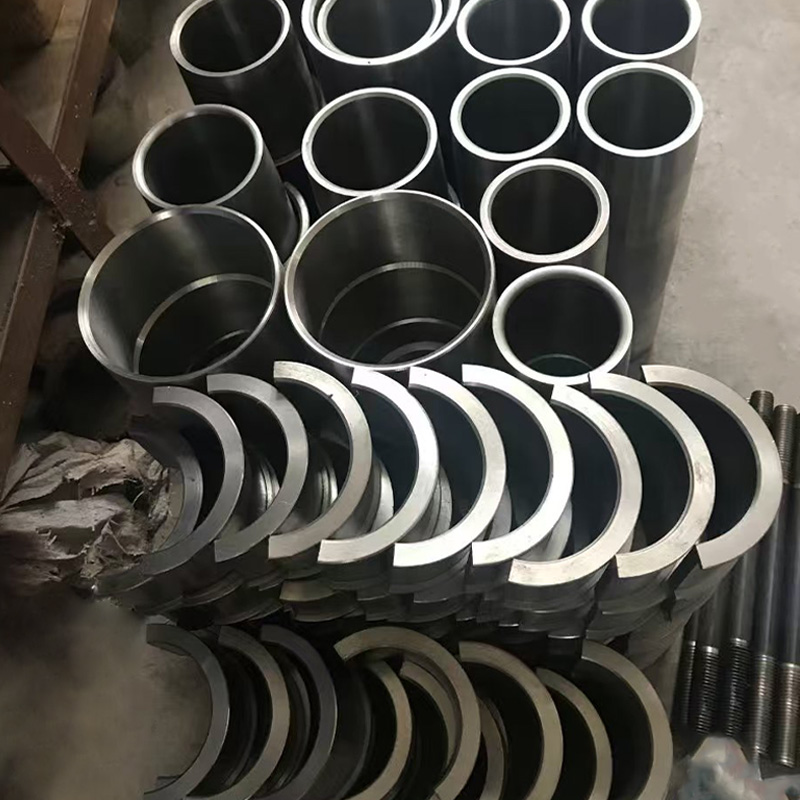

(4) Manchons d'arbre et manchons de bras
Les manchons d'arbre protègent les extrémités de l'arbre du rouleau, tandis que les manchons de bras protègent les bras de support. Ces manchons fonctionnent principalement comme des paliers lisses. Ils sont soumis à des contraintes de contact élevées et à une usure sévère dues à l’environnement liquide corrosif aluminium-zinc, exigeant des matériaux hautes performances. Les manchons d'arbre et les manchons de bras sont des consommables clés dans les lignes continues de revêtement aluminium-zinc par immersion à chaud. La qualité de ces composants a un impact direct sur le rendement et l'efficacité de l'ensemble de la chaîne de production.
