Quelles sont les utilisations de la fonderie pétrochimique ?

Pièces moulées pétrochimiques sont des composants métalliques de précision fabriqués par des procédés de moulage - généralement moulage de précision, moulage en sable ou moulage centrifuge - en utilisant des alliages haute performance spécialement conçus pour résister aux conditions de fonctionnement extrêmes rencontrées dans les installations de raffinage du pétrole, de traitement du gaz et de production chimique. Leur fonction principale est de maintenir l’intégrité structurelle, de résister à la corrosion et de fonctionner de manière fiable à des températures élevées, à des pressions élevées et dans des environnements chimiquement agressifs.

Contrairement aux composants industriels standards, les pièces moulées pétrochimiques sont conçues avec une précision métallurgique. Des matériaux tels que les aciers inoxydables résistants à la chaleur, les superalliages à base de nickel et les alliages de fer à haute teneur en chrome sont sélectionnés pour répondre aux exigences spécifiques de chaque application, des fours de craquage continu aux systèmes de traitement de fluides corrosifs.

Applications principales des pièces moulées pétrochimiques dans les processus de raffinage

Le secteur du raffinage du pétrole compte parmi les plus gros utilisateurs de pièces moulées avancées. Dans les raffineries, les pièces moulées remplissent des rôles à la fois structurels et fonctionnels à travers plusieurs étapes du processus.

Fours et tubes de craquage

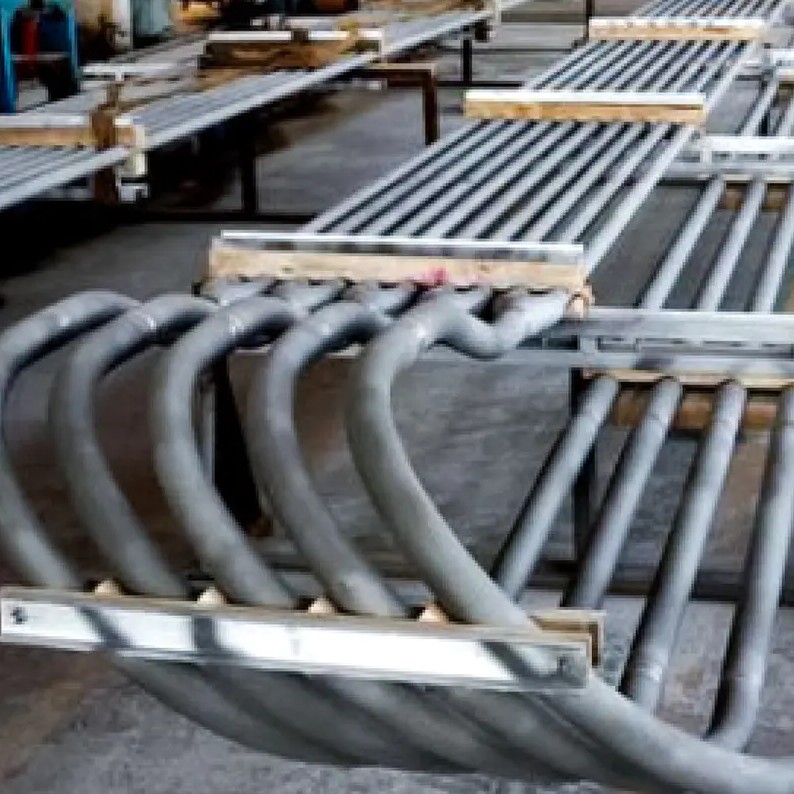

Les tubes radiants et les serpentins de craquage utilisés dans les fours de craquage d’éthylène et de vapocraquage sont des composants moulés essentiels. Ces pièces doivent résister températures de fonctionnement continu supérieures à 1 000 °C (1 832 °F) tout en étant exposé à des gaz d’hydrocarbures et à de la vapeur. Les tubes fortement alliés coulés par centrifugation, généralement fabriqués à partir de HK40, HP40Nb ou d'alliages nickel-chrome similaires, constituent la norme de l'industrie. Leur microstructure après coulée offre une excellente résistance au fluage et à l'oxydation à des températures élevées.

Composants de l'échangeur de chaleur

Les échangeurs de chaleur dans les usines pétrochimiques reposent sur des collecteurs, des embouts, des coques et des plaques tubulaires moulés. Ces composants sont fabriqués à partir d'alliages résistants à la corrosion pour résister aux fluides agressifs, notamment l'acide sulfurique, le chlorure d'hydrogène et l'ammoniac, à des températures et des pressions élevées. Le moulage de précision garantit une cohérence dimensionnelle essentielle aux performances d’étanchéité et au confinement des fluides.

Corps de pompe et roues

Les pompes transférant des fluides caustiques, acides ou abrasifs nécessitent des corps moulés et des éléments rotatifs résistants à la fois aux attaques chimiques et à l'usure mécanique. L'acier inoxydable duplex, les alliages super duplex et les alliages de nickel sont généralement coulés dans les corps de pompe, les roues et les diffuseurs pour garantir un transport fiable des fluides, même dans les flux chimiques les plus agressifs.

Utilisations dans les installations de traitement du gaz naturel et de GNL

Les installations de traitement du gaz naturel, notamment les usines de traitement du gaz, les unités de récupération du soufre et les terminaux de gaz naturel liquéfié (GNL), imposent des exigences strictes aux matériaux en raison de la combinaison de températures cryogéniques, d'un fonctionnement à haute pression et de l'exposition au sulfure d'hydrogène (H₂S) et au dioxyde de carbone (CO₂).

• Corps de vannes et chapeaux : Les composants de vannes en fonte dans les lignes de traitement du gaz doivent assurer une étanchéité fiable contre des pressions dépassant souvent 150 bars. Les pièces moulées en acier inoxydable austénitique et en Inconel sont privilégiées pour leur résistance aux températures cryogéniques et élevées.
• Carters de compresseur : Les boîtiers de compresseurs à gaz sont des structures moulées complexes qui doivent contenir des flux de gaz à haute pression sans fuite. Leur géométrie – intégrant des passages d'écoulement internes, des brides et des sièges de roulement – ​​n'est réalisable que grâce à des méthodes de moulage de précision.
• Cuves et composants internes du séparateur : Les composants internes moulés des séparateurs gaz-liquide, y compris les blocs d'aubes et les buses de sortie, sont conçus pour optimiser l'efficacité de la séparation et résister aux effets érosifs des flux de gaz humides à grande vitesse.
• Unités de récupération du soufre : Les convertisseurs de procédé Claus et les chambres de réaction thermique utilisent des composants moulés à revêtement réfractaire résistant aux vapeurs de soufre, aux polysulfures et aux atmosphères oxydantes à haute température.

Applications des usines de traitement chimique et d’engrais

L’industrie de transformation chimique – englobant la synthèse d’ammoniac, la production de méthanol, la fabrication d’urée et les usines de produits chimiques spécialisés – utilise largement des pièces moulées pétrochimiques pour les composants internes des réacteurs, les récipients sous pression et les équipements de manipulation de fluides.

Rouleaux de four, paniers de matériaux et équipement de traitement thermique

L'une des applications les plus exigeantes et techniquement sophistiquées des pièces moulées pétrochimiques concerne les équipements de traitement thermique continu, en particulier les rouleaux de four, les tubes radiants, les plateaux de traitement thermique et les paniers de manutention utilisés dans les processus pétrochimiques et métallurgiques en aval.

Rouleaux de four sont moulés à partir d'alliages résistants à la chaleur (tels que HH, HK, HP ou nuances de nickel-chrome modifiées) et sont conçus pour transporter des matériaux dans des fours de recuit, de galvanisation ou de normalisation continus à des températures allant jusqu'à 1 150 °C. Leur précision dimensionnelle et leur état de surface après coulée affectent directement la qualité des produits dans les lignes de fabrication de bandes d'acier et de tubes.

Paniers et plateaux à matériaux — utilisés pour maintenir les pièces pendant le traitement thermique ou le traitement chimique — sont moulés avec précision à partir d'alliages résistants à la fois aux cycles thermiques et aux atmosphères de cémentation ou de nitruration trouvées dans les fours industriels. Un panier typique peut subir des milliers de cycles de chauffage et de refroidissement au cours de sa durée de vie, ce qui nécessite que l'alliage coulé présente une excellente résistance à la fatigue thermique et une excellente stabilité dimensionnelle.

Les tubes radiants sont un autre produit moulé essentiel utilisé comme éléments de chauffage indirect dans les fours à atmosphère scellée. Ces tubes contiennent les gaz de combustion tout en transmettant la chaleur par rayonnement à la charge du processus, exigeant que le matériau coulé résiste simultanément à l'oxydation à l'extérieur et aux atmosphères réductrices à l'intérieur.

Applications pétrochimiques offshore et marines

Les plates-formes pétrolières et gazières offshore, les navires FPSO (flottants de production, de stockage et de déchargement) et les systèmes de traitement sous-marins présentent une combinaison de facteurs particulièrement difficile : corrosion en eau salée, conditions de tête de puits à haute pression, chargement mécanique cyclique et températures extrêmes . Les pièces moulées destinées à ces environnements sont conçues pour répondre aux normes internationales telles que NACE MR0175/ISO 15156 pour la résistance aux acides.

• Composants de la tête de puits : Les corps de starter, les corps de vannes et les composants d'arbre de Noël sont des pièces moulées de précision fabriquées selon les spécifications API 6A ou API 17D, avec des exigences complètes de traçabilité et d'examen non destructif (NDE).
• Collecteurs et connecteurs sous-marins : Les structures sous-marines complexes comprennent des raccords d'extrémité moulés, des moyeux et des corps de connecteurs fabriqués en acier inoxydable duplex ou super duplex pour résister à la corrosion par piqûre dans les environnements d'eau de mer riches en chlorures.
• Pinces de contremarche et nœuds structurels : Les structures de plate-forme s'appuient sur des nœuds moulés à haute intégrité capables de redistribuer les charges dynamiques dues à l'action des vagues et du vent sans rupture par fatigue sur des décennies de durée de vie.

Contrôle de débit : vannes, raccords et composants de pipeline

Le contrôle des flux est une exigence fondamentale dans toute installation pétrochimique, et les pièces moulées constituent l'épine dorsale physique de cette infrastructure. Les corps de vannes, raccords, brides et connecteurs moulés sont fabriqués selon les normes ASTM, API et ASME couvrant une large gamme d'alliages et de conditions de service.

Corps de vannes, de robinets à soupape et de robinets à tournant sphérique

Des corps de vanne moulés dans des tailles allant du DN15 (½ pouce) au DN600 (24 pouces) ou plus sont utilisés dans les systèmes de tuyauterie de traitement. Le processus de coulée permet aux géométries d'écoulement internes, y compris les orifices, les sièges et les connexions du chapeau, de former une forme proche de la forme nette, minimisant ainsi l'usinage et préservant l'intégrité des matériaux. Les qualités de moulage courantes incluent ASTM A216 WCB (acier au carbone), A351 CF8M (acier inoxydable 316) et diverses qualités d'alliage 20 ou d'alliage 625 pour les services corrosifs.

Raccords de retenue de pression

Les coudes, tés, réducteurs et croix utilisés dans les tuyauteries pétrochimiques à haute pression sont fabriqués en pièces moulées pour garantir une épaisseur de paroi uniforme et des profils d'alésage internes lisses. Une épaisseur de paroi uniforme, obtenue grâce à des pratiques de coulée contrôlées, réduit la concentration des contraintes sous les variations cycliques de pression et de température.

Manchons d'arbre, bras de support et composants d'équipement rotatif

Les équipements rotatifs et dynamiques, notamment les pompes centrifuges, les agitateurs, les mélangeurs et les compresseurs, s'appuient sur des moulages de précision pour les boîtiers fixes et les composants internes rotatifs. Manchons d'arbre sont un composant moulé particulièrement important : positionnés entre l'arbre et la garniture mécanique ou le roulement, ils protègent l'arbre des fluides corrosifs et peuvent être remplacés de manière économique en cas d'usure sans remplacer l'ensemble de l'arbre.

Bras de support et ensembles de supports — utilisés dans les équipements de fours continus et les systèmes de manutention des matériaux — sont coulés dans des alliages à haute température pour conserver leur géométrie et leur capacité portante lors d'une exposition prolongée à des températures élevées. Dans les applications de traitement thermique pétrochimique, ces composants peuvent être exposés en continu à des températures comprises entre 800°C et 1 100°C pendant des mois sans remplacement, exigeant une qualité métallurgique exceptionnelle du processus de coulée.

Sélection des alliages : adaptation des matériaux aux conditions de service

Les performances d’une pièce moulée pétrochimique sont fondamentalement déterminées par le système d’alliage à partir duquel elle est coulée. La sélection des matériaux est une décision technique critique, motivée par la plage de température, l’exposition aux produits chimiques, les charges mécaniques et les considérations économiques.

• Alliages résistants à la chaleur à haute température (par exemple, HH, HK40, HP40Nb) : Utilisé dans les tubes de four, les tubes radiants et les composants de réacteur fonctionnant au-dessus de 800°C. Leur microstructure austénitique et leur précipitation de carbure offrent une résistance au fluage et à l'oxydation à des températures extrêmes.
• Alliages résistants à la corrosion à haute température (par exemple, alliage 625, alliage C-276) : déployé dans des environnements combinant chaleur et produits chimiques agressifs tels que des chlorures, des composés soufrés ou des acides organiques. Ces alliages à base de nickel conservent à la fois leurs propriétés mécaniques et leur résistance à la corrosion sur une large plage de températures.
• Alliages résistants à l'usure à haute température (par exemple, fer à haute teneur en chrome, alliages de type Stellite) : appliqué dans les services sujets à l'érosion (pompes à boues, équipements de manutention de catalyseurs et séparateurs à cyclone) où les particules abrasives présentes dans les flux de traitement provoquent une dégradation rapide de la surface des matériaux conventionnels.
• Aciers inoxydables duplex et super duplex (par exemple, 2205, 2507) : préféré pour les systèmes refroidis à l'eau de mer, les flux de processus contenant des chlorures et les applications offshore où une résistance élevée et une résistance à la corrosion par piqûre doivent être obtenues simultanément.

Normes de qualité et exigences de test

La nature critique de la sécurité des applications pétrochimiques exige que les pièces moulées répondent à des normes de qualité rigoureuses et soient soumises à une inspection complète avant l'installation. La défaillance d'une seule pièce moulée dans un flux de processus à haute pression, haute température ou inflammable peut avoir des conséquences catastrophiques. , faisant de l'assurance qualité un élément non négociable de l'approvisionnement en moulage.

1. Vérification de la composition chimique : L'analyse par spectroscopie d'émission optique (OES) ou par fluorescence X (XRF) confirme que chaque pièce moulée répond à la chimie de son alliage spécifié, qui détermine directement ses performances en matière de corrosion et de température.
2. Essais mécaniques : Des tests de traction, de limite d'élasticité, d'allongement, de dureté et d'impact Charpy sont effectués à des températures ambiantes et élevées pour confirmer que le moulage répond aux exigences du code de conception.
3. Examen non destructif (END) : Les tests radiographiques (RT), les tests par ultrasons (UT), l'inspection par magnétoscopie (MPI) et le ressuage (PT) sont utilisés pour détecter les défauts internes et de surface sans endommager le composant.
4. Contrôle dimensionnel et superficiel : Les machines à mesurer tridimensionnelles (MMT) et la numérisation 3D vérifient que les pièces moulées respectent les tolérances dimensionnelles. Les exigences en matière de finition de surface, essentielles pour les faces d'étanchéité et les surfaces en contact avec les fluides, sont mesurées et documentées.
5. Vérification du traitement thermique : Les traitements thermiques de mise en solution, de vieillissement ou de détente sont appliqués comme spécifié et vérifiés par des tests de dureté et, si nécessaire, un examen microstructural.

Les normes internationalement reconnues régissant les pièces moulées pétrochimiques comprennent ASTM A351 (pièces moulées en acier inoxydable austénitique), ASTM A217 (pièces moulées en acier allié pour service à haute température), API 6A (équipements pour têtes de puits et arbres de Noël) et NACE MR0175 / ISO 15156 (matériaux pour environnements de service acides).

Avantages en matière d'économie d'énergie et performances à long terme

Au-delà de leur rôle fonctionnel immédiat, les pièces moulées pétrochimiques avancées – en particulier dans les fours et les équipements de traitement thermique – contribuent directement à l’efficacité énergétique des opérations industrielles. Les rouleaux de four industriel économes en énergie et les géométries optimisées des tubes de four peuvent réduire la consommation de carburant de 10 à 25 % par rapport aux conceptions conventionnelles. , permettant des réductions significatives des coûts opérationnels tout au long de la durée de vie de l'équipement.

La longévité des pièces moulées en alliage élevé réduit également les temps d’arrêt pour maintenance et la fréquence de remplacement. Un tube de craquage coulé par centrifugation dans un alliage HP-Nb de première qualité peut atteindre une durée de vie de 5 à 10 ans en fonctionnement continu à haute température, par rapport aux intervalles nettement plus courts pour les alternatives de qualité inférieure. Dans un grand four de craquage d'éthylène comprenant des centaines de tubes individuels, la sélection des alliages et la qualité du moulage se traduisent directement par des améliorations mesurables de la disponibilité de l'usine et des économies d'exploitation.
