Le tube de rayonnement de chauffage électrique est un type d’élément chauffant enfermé dans un manchon de protection et chauffé par l’électricité. Le manchon rayonne indirectement la chaleur vers le revêtement du four et la pièce traitée, et est largement utilisé dans divers fours de chauffage dans l'industrie du traitement thermique. Le tube de rayonnement électrique est principalement composé d'un manchon en alliage d'acier résistant à la chaleur et d'un élément chauffant, qui est enroulé autour d'un noyau de tube en céramique isolant résistant à la chaleur avec une rainure en spirale par un fil chauffant électrique.
Les avantages de ce tube à rayonnement sont :
① Peut être remplacé au travail sans affecter la production ;
② Distribution d'énergie plus raisonnable ;
③ Bénéfique pour la circulation de l'atmosphère à l'intérieur du four ;
④ Avec les changements de processus, il est pratique d'augmenter ou de diminuer la puissance du four, d'ajuster la capacité de chauffage et d'autres avantages.
Nos tubes radiants sont conçus pour être utilisés non seulement dans les équipements de traitement thermique domestiques, mais également comme composants de remplacement pour les systèmes de traitement thermique importés. En 1998, cette gamme de produits a reçu la médaille d'or à l'exposition nationale de technologie.
L'élément chauffant (noyau du tube) à l'intérieur du tube radiant est disponible en plusieurs configurations : type à cage, type à enroulement vertical et type à fil de résistance enroulé en spirale. Les matériaux des fils de résistance utilisés sont des alliages nickel-chrome (Ni-Cr) et fer-chrome (Fe-Cr). La charge surfacique est généralement conçue à ≤1 W/cm², avec des puissances nominales monotube allant de 3 kW à 60 kW. La température de fonctionnement de l'élément chauffant varie de 500°C à 1300°C.
Le tube de protection externe est fabriqué en trois types : tubes coulés par centrifugation, tubes laminés et soudés et tubes sans soudure.
En termes de durée de vie :
Fours de trempe : ≥1 an
Fours de trempe : ≥3 ans
Tubes radiants au gaz : ≥2 ans
Pour les matériaux des manchons, veuillez vous référer au tableau ci-dessous.
| Qualité/Performance | 1Cr13Al4 | 0Cr25Als | OCr21Al₆ | 0Cr2₁Al₆Nb | 0Cr27Al₇NO₂ | Cr15Ni₆o | Cr2₀Ni₆o | Cr20Ni30 | |
| Principaux composants chimiques% | Cr | 12-15 | 23-26 | 19-22 | 21,0-23,0 | 26,5-27,8 | 15-18 | 20-23 | 20 |
| AL | 4-6 | 4,5-6,5 | 5-7 | 5-7 | 6-7 | ||||
| Fe | Solde | Solde | Solde | Solde | Solde | Solde | Solde | ||
| Ré | Montant approprié | Montant approprié | Montant approprié | Montant approprié | Montant approprié | Montant approprié | Montant approprié | Montant approprié | |
| Mo | 1.8-2.2 | ||||||||
| Nb | 0.5 | 0.5 | |||||||
| Ni | 58-62 | Solde | 28-32 | ||||||
| Température de fonctionnement maximale des composants℃ | 950 | 1250 | 1250 | 1350 | 1400 | 1100 | 1150 | 1100 | |
| Densité /cm³ | 7.4 | 7.1 | 7.1 | 7.1 | 7.1 | 8.2 | 8.4 | 7.9 | |
| Résistivity Ωmm²/m | 1,25 ± 0,05 | 1,42 ± 0,05 | 1,42 ± 0,05 | 1,42 ± 0,05 | 1,53 ± 0,05 | 1,13 ± 0,05 | 1,14 ± 0,05 | 1,04 ± 0,05 | |
| Coefficient de température de résistance × 10-51 ℃ | 15 | 5 | 5 | 5 | -1 | 14 | 8.5 | ||
| Point de fusion ℃ | 1450 | 1500 | 1500 | 1500 | 1520 | 1390 | 1400 | 1390 | |
| Résistance à la traction MPa | 588-735 | 637-784 | 637-784 | 637-784 | 686-784 | 637-784 | 637-784 | 637-784 | |
| Allongement % | >14 | >12 | >12 | >12 | >12 | >20 | >20 | >20 | |
| Réduction of area% | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | 60-75 | 60-70 | 65-75 | |
| Nombre de virages | >5 | >5 | >5 | >5 | >5 | ||||
| Dureté | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 130-150 | 130-150 | 130-150 | |
| Organisation | Ferrites (F) | Ferrites (F) | Ferrites (F) | Ferrites (F) | Ferrites (F) | Austénitique (A) | Austénitique (A) | Austénitique (A) | |
| Magnétisme | Magnétisme | Magnétisme | Magnétisme | Magnétisme | Magnétisme | Non magnétique | Non magnétique | Non magnétique | |
Site de production de tubes à rayonnement
Tube à rayonnement, détection de défauts

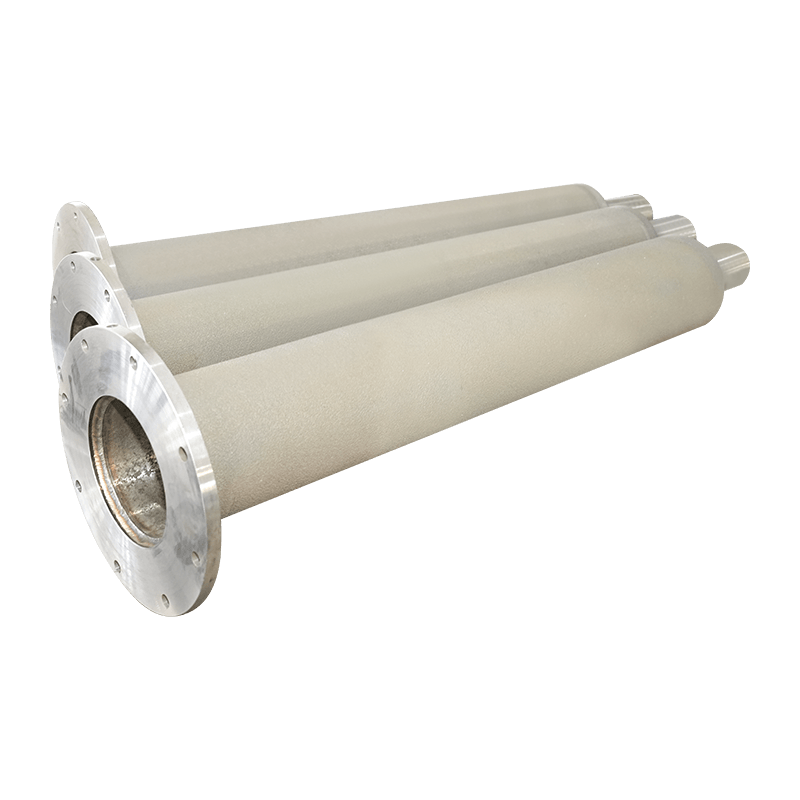

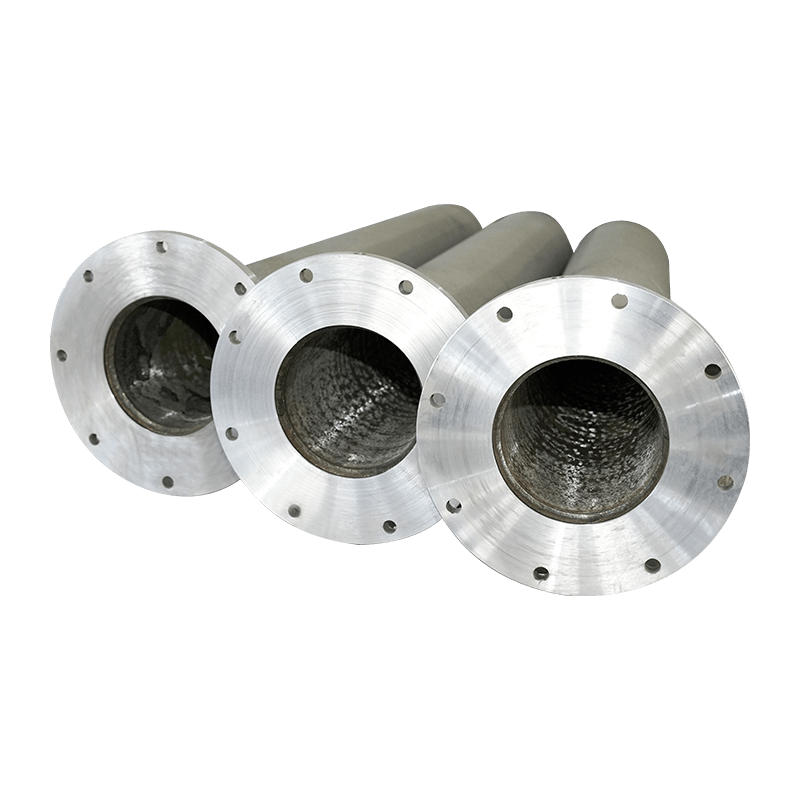

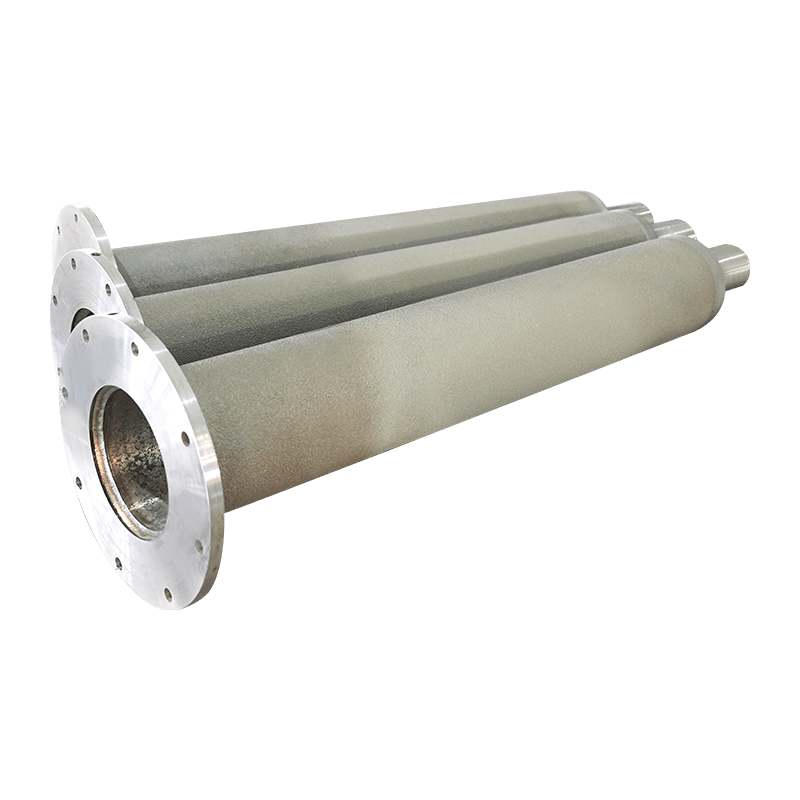

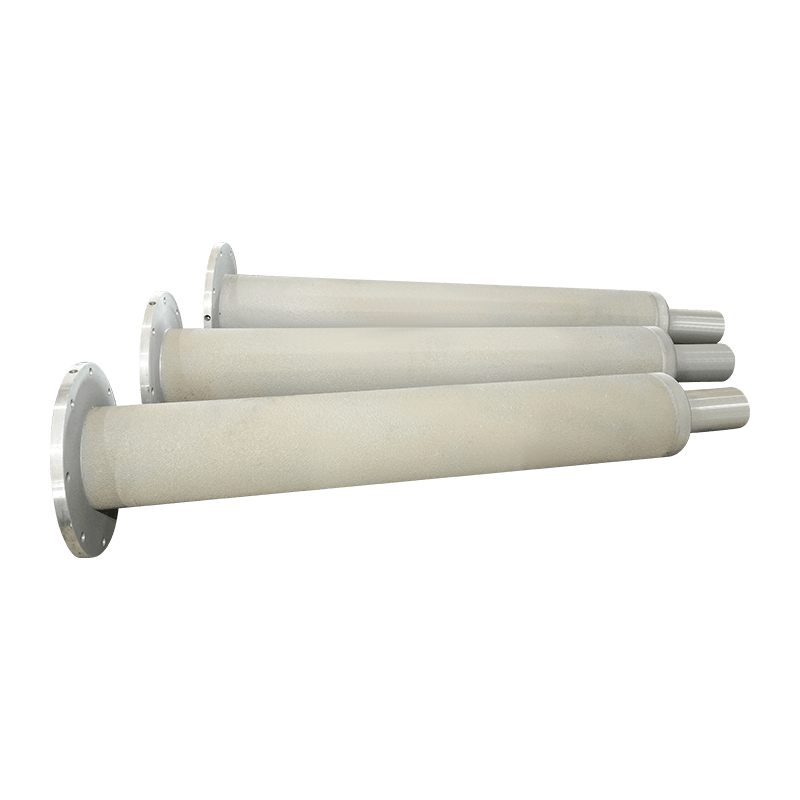

Produit fini
Tube de rayonnement en forme de W
Tube à rayonnement en forme de U
Coude
Coulée de canalisations sur site
Test de pression du tube à rayonnement
